KM-N1-FLK에서 역률이 정확히 측정되지 않습니다. (역률 값이 작음) 해결 방법을 알려주세요.

등록일
2025. 12. 17.

KM-N1-FLK에서 역률이 정확히 측정되지 않습니다. (역률 값이 작음) 해결 방법을 알려주세요.



아래 표의 내용을 확인하시고 조치해 주십시오.
기타 값이 정확히 측정되지 않는 경우, 해당 FAQ를 참조해 주십시오.
「 KM-N1-FLK의 측정값(유효 전력/누적 전력량/역률 등)이 제대로 측정되지 않습니다. 해결 방법을 알려주세요. 」

번호 원인과 확인 사항 대책

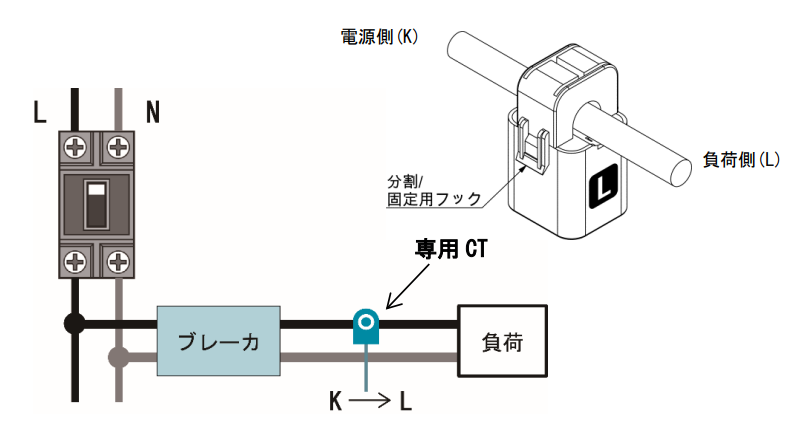

1 전용 CT의 장착 방향이 반대로 되어 있지 않습니까?

전용 CT에는 극성이 있습니다. 전원 측(K), 부하 측(L)의 방향을 확인한 후 연결하십시오.
음의 전력(마이너스)을 측정하고 있는 경우, 설치된 모든 전용 CT가 반대로 설치되어 있을 가능성이 있습니다.
또한 0에 가까운 전력을 측정하고 있는 경우, 한쪽 전용 CT가 반대로 장착되어 있을 가능성이 있습니다.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「2.6. 전용 CT의 계측 배선 설치」「2.7. 배선도」를 참조하십시오.

IMG_イラスト_専用CTの計測配線への取付_JPG_001

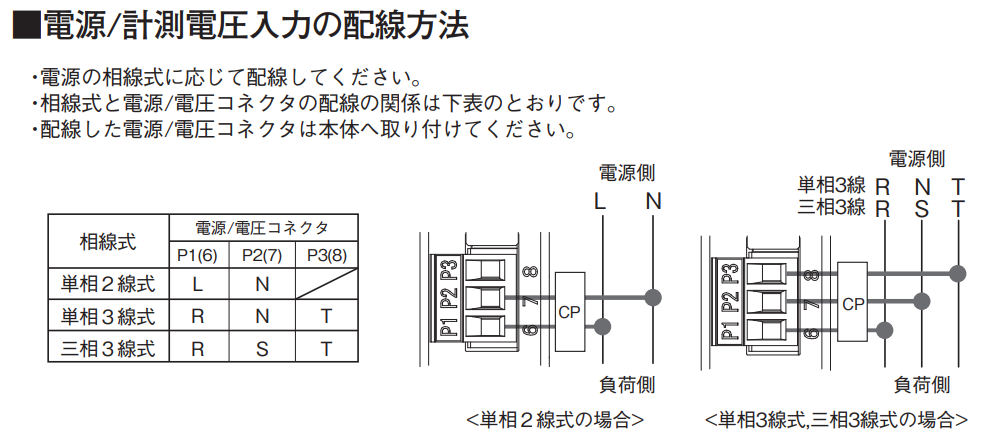

2 전압의 상 순서가 맞습니까?

전압의 상순이 맞지 않으면 전력을 정확하게 측정할 수 없습니다. 설정한 상선식과 전압 입력이 일치하는지 확인하십시오.
오결선 감지 기능을 ON으로 설정했을 경우, 역상, 결상 시 "A-W1"이 표시됩니다. RST⇒STR과 같은 정상의 배선 오류에서는 경보가 발생하지 않으니 주의하십시오.

자세한 내용은 「 소형 전력량 모니터 취급 설명서 」* 및 「 소형 전력량 모니터 사용자 매뉴얼 」* 「2.7. 배선도」를 참조하십시오.



IMG_イラスト_KM電源・計測電圧配線方法_JPG_001

3 측정 대상이 사인파 이외의 파형이 아닌가요? 사이클 제어 히터, 위상 제어 히터 등의 파형, 나아가 반파 정류나 사각파 등 왜곡된 파형에서는 측정 방식이나 정밀도의 차이로 인해 다른 계측 기기와 측정값에 차이가 발생할 수 있습니다.
4 측정 대상에 인버터 부하가 있습니까? 인버터 회로에서는 "고조파"와 "노이즈"가 발생할 수 있으며, 전력 측정 시 오차가 발생할 수 있습니다.
주의: KM-N1은 인버터의 2차 측에서 측정 용도로 사용할 수 없습니다. 전원 회로가 손상될 수 있습니다.

*매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
