H7CC-AD의 1번 단자와 6번 단자는 내부에서 연결되어 있습니까?

H7CC-AD의 1번 단자와 6번 단자는 내부에서 연결되어 있습니까?

H7CC-AD의 1번 단자와 6번 단자는 내부에서 연결되어 있지 않습니다.

또한 H7CC는 모든 기종에서 전원 회로와 입력 회로를 절연하고 있으므로, 전원의 마이너스 측과 입력의 COM(0V)이 연결되어 있지 않습니다.
대상 형식은 아래 표를 참조하십시오.

대상 형식 예

H7CC-A8D, H7CC-A11D, H7CC-A11SD, H7CC-AD, H7CC-ASD, H7CC-AWD, H7CC-AWSD, H7CC-AUD, H7CC-R11D, H7CC-R11WD

■ 단자 배치 예시

H7CC-AD

【추가】

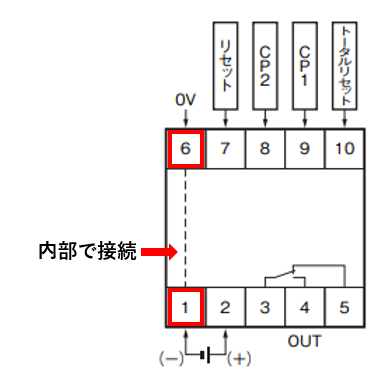

구 시리즈의 H7CX-AD(-N), H7CX-A4D(-N), H7CX-ASD(-N), H7CX-A4SD(-N), H7CX-AWSD(-N), H7CX-A4WSD(-N)에서는 1번 단자와 6번 단자가 내부에서 연결되어 있었습니다.

■단자 배치 예시

H7CX-AD-N/-A4D-N
