근접 센서를 나란히 설치하고 싶습니다. 설치 피치 규정이 있나요?

근접 센서를 나란히 설치하고 싶습니다. 설치 피치 규정이 있나요?

근접 센서는 접근시켜 대향 또는 병렬로 배치하면 근접 센서의 자기(또는 정전용량)의 영향을 받아 출력이 불안정해질 수 있습니다. (상호 간섭)
동일 주파수의 근접 센서를 접근시켜 병렬, 대향으로 설치할 경우 간격에 제약이 있습니다.
권장 설치 간격은 형식마다 다릅니다.
자세한 사항은 각 제품의 '올바르게 사용하십시오' 항목 중 '상호 간섭' 부분을 확인해 주십시오.

또한 표준 타입과 이주파 타입을 교대로 배치하는 방법을 권장합니다.
각 형식별 종류표에 이주파 타입 유무를 기재하고 있습니다. 참조해 주십시오.

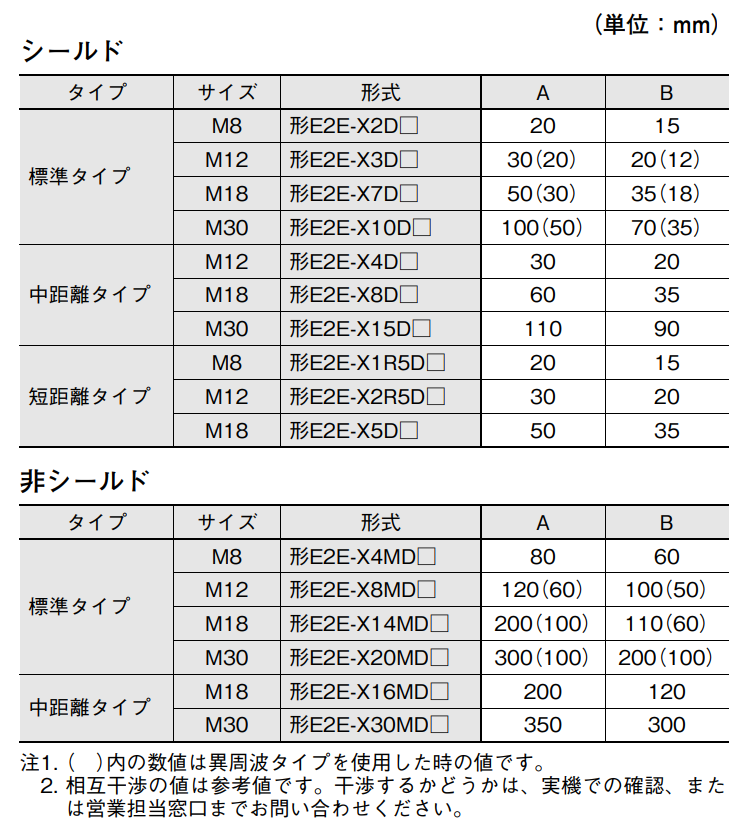

■카탈로그 기재 예　E2E NEXT

근접 센서의 설치 방법에 따라 A 치수・B 치수를 규정하고 있습니다.
근접 센서 간격 확보가 불가능한 경우 표준 타입과 이주파 타입을 조합함으로써
카탈로그 기재값의 () 내 값까지 접근시킬 수 있습니다.



상기 배치 이외의 경우 ■기타 배치를 참조하십시오.　

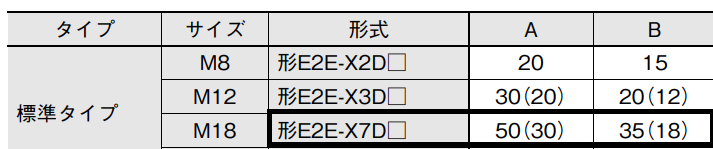

(E2E-X7D1-N　E2E-X7D1L, E2E-X7D1-M1TGJ, E2E-X7D1-M1TJ-T 등)
타입: 직류 2선식　차폐 타입　사이즈: M18


　　　

・동일 형식 조합　　　

・이주파 타입 조합
(예: E2E-X7D1-N(표준 타입)과 E2E-X7D15-N(이주파 타입))

・동일 형식의 조합　　


・다른 주파수 타입과의 조합
(예: E2E-X7D1-N(표준 타입)과 E2E-X7D15-N(다른 주파수 타입))

●주의
이주파수 타입끼리의 조합의 경우, 근접하여 사용할 수 없습니다. ()가 붙지 않은 수치 이상의 간격을 두십시오.

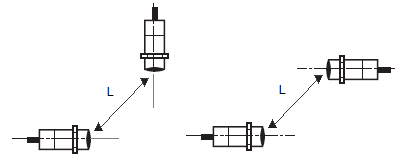

■기타 배치
・L의 거리는 카탈로그 값의 항목:A(대향)의 거리 이상으로 하십시오.
