FA용 통신 네트워크의 통신 전원과 슬레이브 기기용 동작 전원 및 I/O 전원을 공통으로 사용할 수 있습니까?

DeviceNet, CompoNet, IO-Link, CompoBus/S 등의 FA용 통신 네트워크에서는 통신 케이블로서 신호선 외에 전원선을 보유하고 있습니다. ※1
이 전원선은 통신용 전원 외에도 슬레이브 기기의 통신 전원과 센서 등의 소용량 슬레이브 기기의 동작 전원을 겸하므로, 센서 설치 위치마다 일일이 전원을 준비할 필요가 없어 배선 편의성이 향상됩니다.

그러나 전원 용량이 큰 슬레이브 기기나 I/O와 연결하는 슬레이브 기기의 경우, 별도로 해당 기기 사양에 맞는 동작 전원이나 I/O 전원을 준비해야 합니다.
통신 전원은 네트워크 전체의 통신을 담당하므로, 이 전원에 장애가 발생하면 네트워크 전체에 영향이 미칩니다. ※2
예를 들어, 통신 전원 공급 장치와 슬레이브 기기의 I/O 전원 공급 장치를 공용하고 있으면, 한 곳의 I/O 부하 단락이나 노이즈의 영향 등이 네트워크 전체에 파급됩니다.
따라서 통신 전원 공급 장치와 슬레이브 기기의 동작 전원 공급 장치 및 I/O 전원 공급 장치는 별도로 준비하시기를 권장합니다.

※1 CompoNet과 CompoBus/S에서는 통신 케이블에 전원선을 포함하지 않는 연결 형태도 있습니다.
※2 IO-Link에서는 마스터와 디바이스(슬레이브) 기기 간이 전원선을 포함하여 기기별로 독립 배선되며, 디바이스 공급 전원을 단락 보호 기능과 함께 공급하므로 네트워크 전체에 영향을 미치지 않습니다.

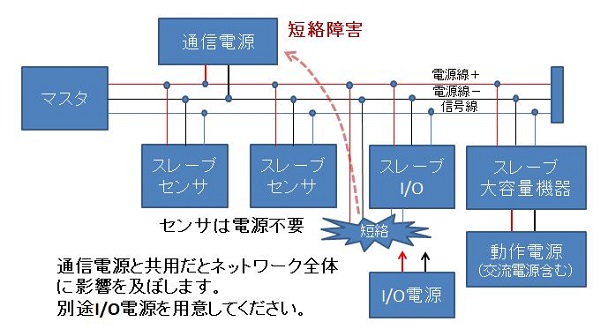

그림. 전원선을 가진 네트워크의 영향
