앰프 내장형 광전 센서의 출력을 병렬로 연결할 수 있습니까?

앰프 내장형 광전 센서의 출력을 병렬로 연결할 수 있습니까?

OR 연결(병렬 연결)은 가능합니다. 단, 사용 조건 및 주의사항이 있습니다.
출력 형태에 따라 다르므로 사용하시는 센서의 출력 형태를 확인하십시오.

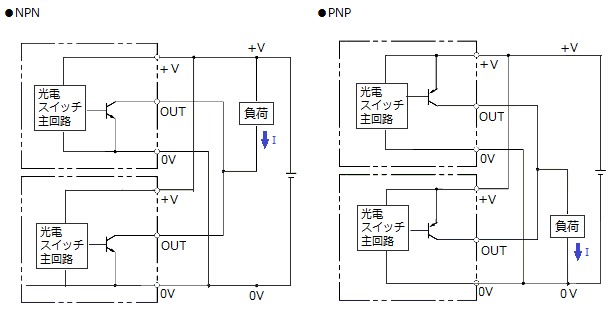

■오픈 컬렉터 출력의 경우
전원의 전류 용량 범위까지 연결이 가능합니다.
단, 부하 전류 I는 센서 1대의 정격 부하 전류(제어 출력) 이하로 하십시오.　


　

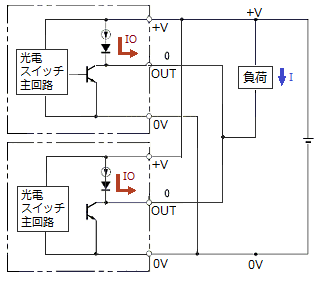

■전압 출력의 경우　

● 센서 정격 부하 전류(제어 출력) ＞부하 전류 I＋(센서 OR 연결 대수 × 출력 전류 IO)인 경우, 전원 전류 용량 범위 내에서 연결이 가능합니다.

　　

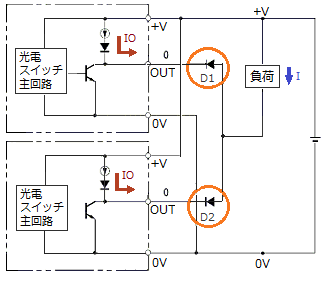

● 센서 정격 부하 전류(제어 출력) < 부하 전류 I + (센서 OR 연결 대수 × 출력 전류 IO) 이면서 센서 정격 부하 전류 (제어 출력) > 부하 전류 I인 경우, 다이오드(아래 그림의 D1, D2)를 연결해야 합니다.

다이오드를 연결하지 않으면, 센서 1대만 ON이고 나머지 센서가 모두 OFF인 경우, 센서의 출력 전류 연결 대수가 1대의 센서에 집중되어 전류를 끌어올 수 없게 됩니다.

다이오드를 삽입함으로써 전원 전류 용량 분까지 연결할 수 있습니다.
