직류 2선식 근접 센서에서 출력이 OFF되어도 부하가 복귀하지 않을 때의 대처 방법을 알려주세요.

직류 2선식 근접 센서에서 출력이 OFF되어도 부하가 복귀하지 않을 때의 대처 방법을 알려주세요.

■원인
직류 2선식 근접 센서는 출력 OFF 시에도 미량의 전류가 흐릅니다. (누설 전류 0.8mA 이하 등)
이 누설 전류로 인해 부하가 복귀 불량을 일으킬 수 있습니다. (ON 상태로 계속 유지되고 OFF되지 않음)

■ 대책

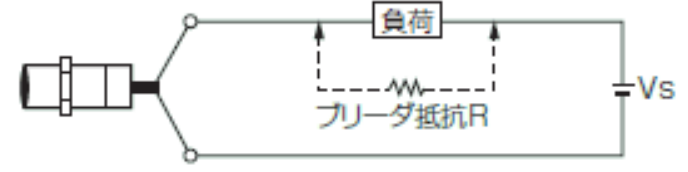

부하와 병렬로 브리더 저항을 연결하여 부하로 흐르는 누설 전류를 우회시킴으로써 복귀 불량을 방지할 수 있습니다.

■ 브리더 저항의 저항값·허용 전력 구하기

R: 브리더 저항의 저항값 (kΩ)
Vs: 전원 전압(V)
iR : 근접 센서의 누설 전류(mA)
iOFFR: 부하의 복귀 전류(mA)
P : 브리더 저항의 W 수 (mW) (실제로는 수 배 이상의 W 수로 사용하십시오.)

[저항값]
R ≦ Vs / (iR - iOFFR) (kΩ)

[허용 전력]
P ＞ Vs² / R (mW)

다만, 여유를 두고 DC12V일 때는 15kΩ 이하 450mW 이상, DC24V일 때는 30kΩ 이하 0.1W 이상의 사용을 권장합니다.
