감지 물체가 센서에 대해 평행 방향으로 이동할 경우의 반복 정밀도는 어떻게 되나요?

감지 물체가 센서에 대해 평행 방향으로 이동할 경우의 반복 정밀도는 어떻게 되나요?

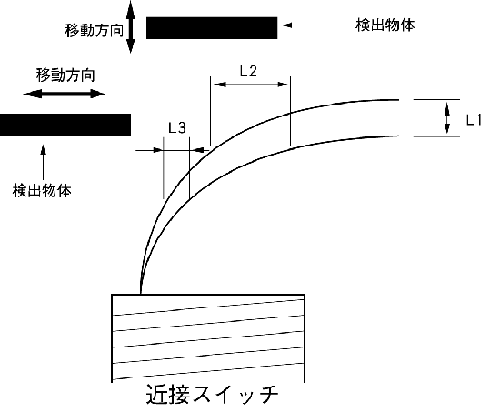

검출 물체의 이동 방향이 근접 센서에 대해 평행 방향으로 이동하고, 주변 온도가 일정하지 않은 경우의 반복 정밀도는 아래 그림과 같습니다.

・이동 방향이 평행 방향인 경우, 검출 물체의 이동이 수직 방향일 때와 달리 검출 물체의 통과 위치(센서-검출 물체 간 거리)에 따라 반복 정밀도가 달라집니다.
・검출 거리의 1/2 위치에서 검출 물체가 평행 방향으로 이동할 때의 반복 정밀도는 수직 방향으로 이동할 때의 정밀도와 유사합니다.



L1: 온도 변화에 따른 검출 거리 변동
L2: 통과 위치가 검출면보다 먼 경우의 반복 정밀도
L3: 통과 위치가 검출면보다 가까운 경우의 반복 정밀도
