광전 센서의 주황색과 녹색 표시등(LED)의 의미를 알려주세요.

광전 센서의 주황색과 녹색 표시등(LED)의 의미를 알려주세요.

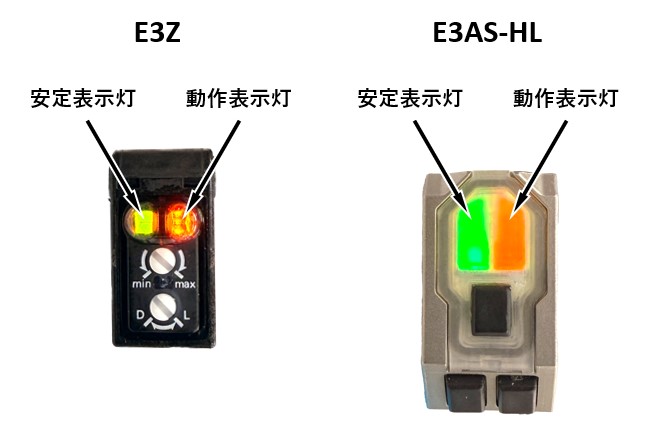

■주황색: 동작 표시등
센서 출력이 ON일 때 점등하고, OFF일 때 소등하는 표시등입니다.

■녹색: 안정 표시등
센서 검출이 안정적일 때 점등하고, 불안정할 때 소등하는 표시등입니다.
안정 표시등은 워크가 없을 때와 있을 때 모두 점등된 상태가 이상적입니다. (워크 통과 시 수광량이 불안정해지므로 안정 표시등은 순간적으로 꺼집니다.)
광축 이탈이나 환경 변화(온도나 전압 변동, 먼지 부착 등)로 소등된 경우, 센서 위치나 감도 재조정, 검출면 청소 등을 수행하십시오.

■투과형의 경우 예시

사용 센서	투과형
동작 모드	차광 시 ON(다크 온)　※워크 존재 시 ON

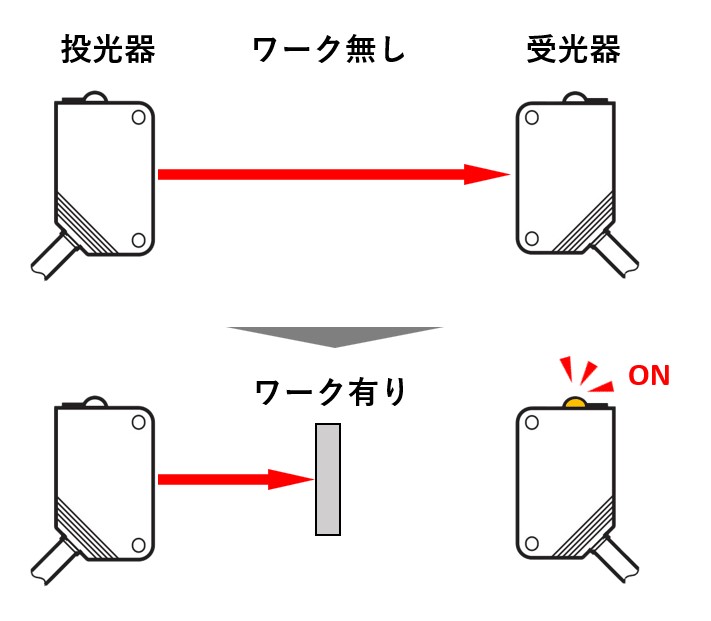

이미지

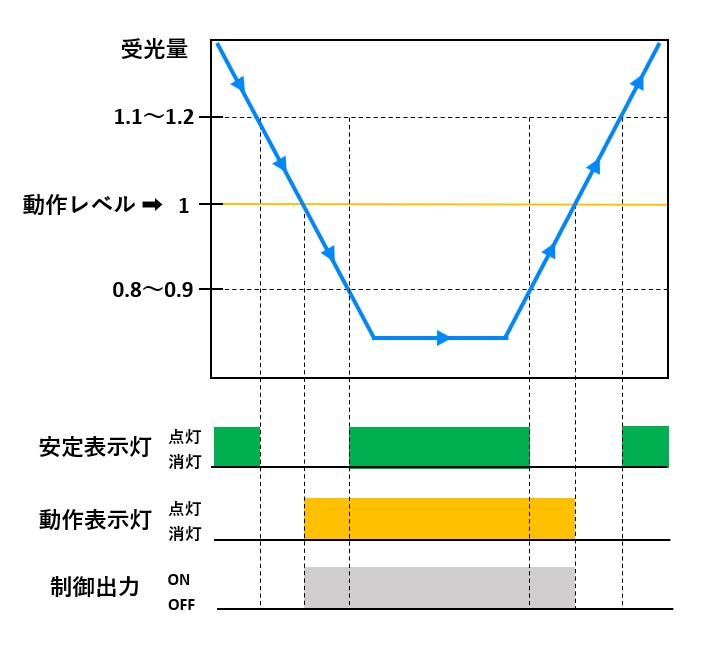

동작 차트

■확산 반사형의 경우 예시

사용 센서	확산 반사형
동작 모드	입광 시 ON(라이트 온)　※워크 존재 시 켜짐

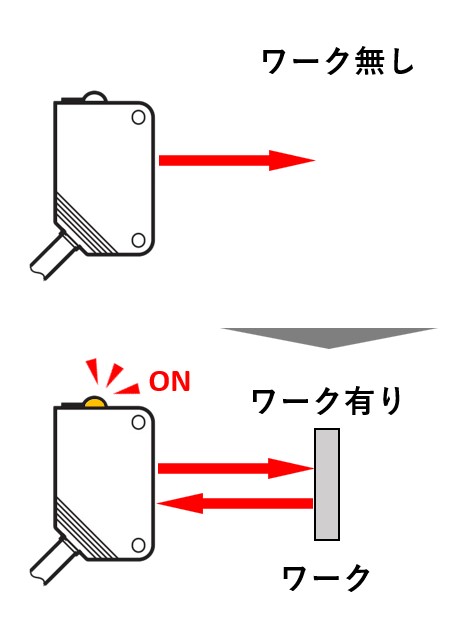

이미지

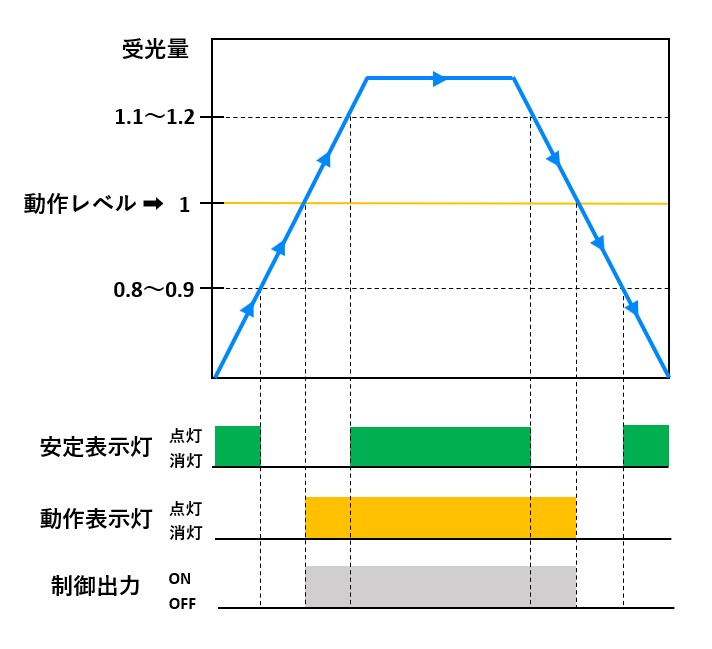

동작 차트
