근접 센서로 릴레이를 구동하고 싶습니다. 가능한가요?

근접 센서로 릴레이를 구동하고 싶습니다. 가능한가요?

사용 조건을 충족하면 근접 센서로 릴레이를 구동하는 것이 가능합니다.
다만, 릴레이 코일에서 발생하는 역기전력으로 인해 센서 내부의 반도체가 손상될 수 있습니다.
서지 흡수용 소자가 장착된 릴레이(*1)를 사용하십시오.

기타 사용 조건에 대해서는 아래 표를 참조하십시오.

센서 타입	형식 예	조건
직류 3선식 오픈 컬렉터	E2E-X□C□-□	・전원 전압－잔류 전압 ＞릴레이 동작 전압
직류 3선식 콜렉터 부하 내장형	E2E-X□E□-□ *2	・릴레이 정격 전류 ≦ 센서 개폐 용량 ・전원 전압－잔류 전압 ＞릴레이 동작 전압
직류 2선식	E2E-X□D□-□	・센서의 개폐 용량 최소값 ≤ 릴레이 정격 전류 ≤ 센서의 개폐 용량 최대값 ・전원 전압 - 잔류 전압 ＞ 릴레이 작동 전압 ・센서의 누설 전류 < 릴레이의 복귀 전류 *3
교류 2선식	E2E-X□Y□ *2	・센서의 개폐 용량 최소값 ≤ 릴레이 정격 전류 ≤ 센서의 개폐 용량 최대값 ・전원 전압－잔류 전압 ＞릴레이 동작 전압 ・센서의 누설 전류 < 릴레이의 복귀 전류 *3 ・센서의 개폐 용량 최소값 ≤ 릴레이의 돌입 전류 ≤ 센서의 개폐 용량 최대값*4

*1 　고객님께서 외장형으로 설치하실 수도 있습니다. 자세한 내용은 해당 FAQ를 참조해 주십시오.
*2 　 E2E 시리즈의 직류 3선식 및 M8 사이즈 AC 타입은 2022년 3월에 생산을 종료합니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*3　센서의 누설 전류＞릴레이의 복귀 전류인 경우 복귀 불량이 발생하므로, 브리더 저항을 추가하십시오.
*4　AC 릴레이 코일에는 정격 전류의 2~3배에 해당하는 돌입 전류가 흐릅니다.

■「전원 전압－잔류 전압＞릴레이 동작 전압」 확인 방법

예 (계산 조건)
전원 전압	DC24V
센서	E2E NEXT 시리즈　 단거리 타입　직류 3선식　비차폐 타입　E2E-X5MC112 2M
릴레이	MY2 DC24

절차	내용

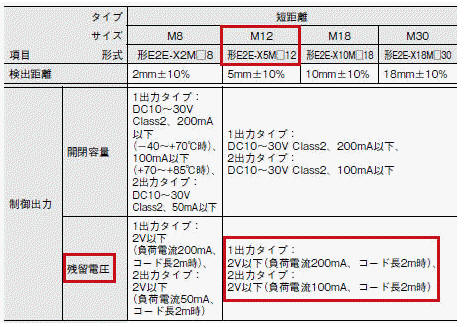

1	센서의 잔류 전압 값을 카탈로그에서 확인합니다. ・카탈로그 게재

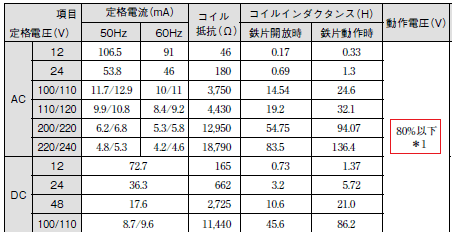

2	릴레이의 동작 전압 값을 카탈로그에서 확인합니다. ・카탈로그 게재 예시 DC24V의 경우　24(V)×80(%)＝약 19.2(V)　입니다.
3	「전원 전압 - 잔류 전압 ＞ 릴레이 동작 전압」 조건을 충족하는지 확인합니다. 전원 전압 DC24V － 센서 잔류 전압 2V ＞ 릴레이 작동 전압: 19.2V ⇒ 조건을 충족하므로 연결 가능합니다.

■「센서의 누설 전류 < 릴레이의 복귀 전류」 확인 방법

예 (계산 조건)
전원 전압	DC24V
센서	E2E 시리즈　직류 2선식　차폐 타입　E2E-X2D1
릴레이	MY2 DC24

절차	내용
1	센서의 누설 전류 값을 카탈로그에서 확인합니다. ・카탈로그 게재 예시

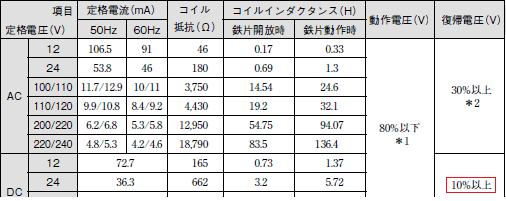

2	릴레이의 복귀 전압 값을 카탈로그에서 확인합니다. ・카탈로그 게재 예 DC24V의 경우 24(V) × 10(%) = 2.4(V)입니다.
3	②에서 구한 복귀 전압 2.4V 시의 전류값을 구합니다. (1) MY2 DC24의 임피던스를 구합니다. 　정격 전압 DC24(V)/정격 전류 36.3(mA)＝0.66115・・・(kΩ) (2) (1)에서 구한 임피던스로부터 DC2.4V 시의 전류값을 구합니다. 　DC2.4(V)/0.66(kΩ)＝3.6363・・・(mA)
4	「센서의 누설 전류＜복귀 전압 시의 전류 값」 조건을 충족하는지 확인합니다. 센서의 누설 전류 0.8mA＜ 릴레이의 복귀 전압 시 전류값 3.6mA　 ⇒ 조건을 충족하므로 그대로 연결할 수 있습니다. (브리더 저항은 불필요합니다.)

■「릴레이 돌입 전류 ≦ 센서 개폐 용량」 확인 방법　

예 (계산 조건)
전원 전압	AC100V 50Hz
센서	교류 2선식 E2E-X2Y1
릴레이	MY2-CR AC100/110V

절차	내용
1	릴레이의 정격 전류를 카탈로그에서 확인합니다. 돌입 전류의 값을 시산 계산합니다.
2	릴레이의 정격 전류를 3배로 합니다. AC 릴레이 코일은 정격 전류의 2~3배에 해당하는 돌입 전류가 흐르기 때문에, 정격 전류의 3배를 돌입 전류의 기준으로 삼습니다. 릴레이 정격 전류 12.9mA × 3배 = 38.7(mA)

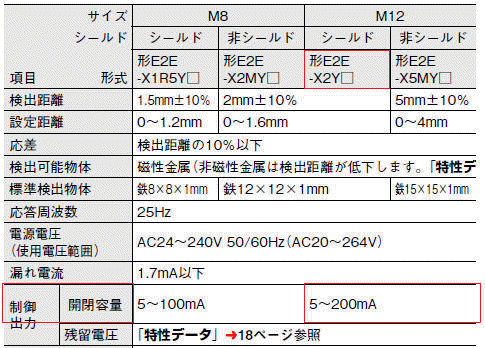

3	센서의 개폐 용량을 카탈로그에서 확인합니다.
4	"센서의 개폐 용량 최소값 ≤ 릴레이의 돌입 전류 ≤ 센서의 개폐 용량 최대값" 조건을 충족하는지 확인합니다. 　릴레이 정격 전류 × 3 ≤ 센서 개폐 용량 　릴레이 돌입 전류 38.7mA ≤ 센서 개폐 용량 5~200mA 　⇒ 조건을 충족하므로 연결 가능합니다.
