【동영상 포함】센서의 NPN 출력(싱크)과 PNP 출력(소스)의 차이점을 알려주세요. (트랜지스터)

등록일
2025. 12. 17.

【동영상 포함】센서의 NPN 출력(싱크)과 PNP 출력(소스)의 차이점을 알려주세요. (트랜지스터)



트랜지스터는 NPN 출력/PNP 출력 모두 전기 회로의 ON/OFF를 수행하는 스위치 역할을 합니다.
NPN 출력과 PNP 출력의 차이는 센서 출력(검은 선)에 흐르는 전류의 방향이 다릅니다.
따라서 부하를 연결하는 위치도 아래와 같이 다릅니다.

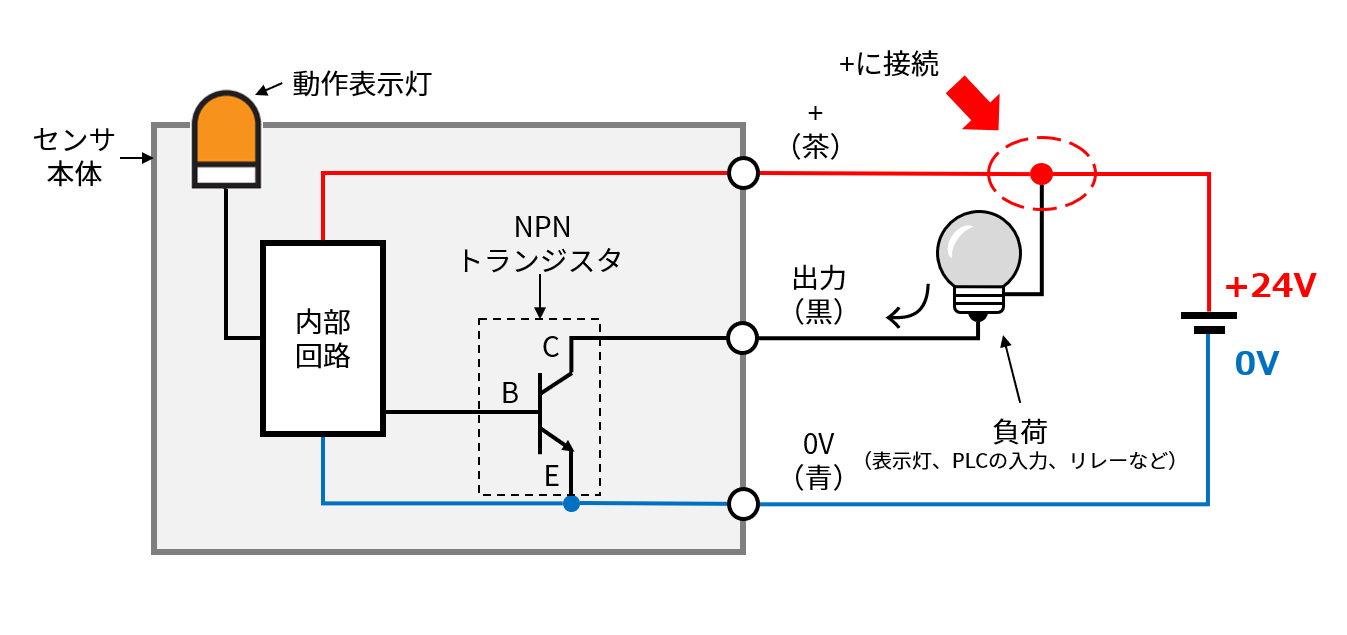

NPN 출력 센서
(부하를 +측 에 연결)

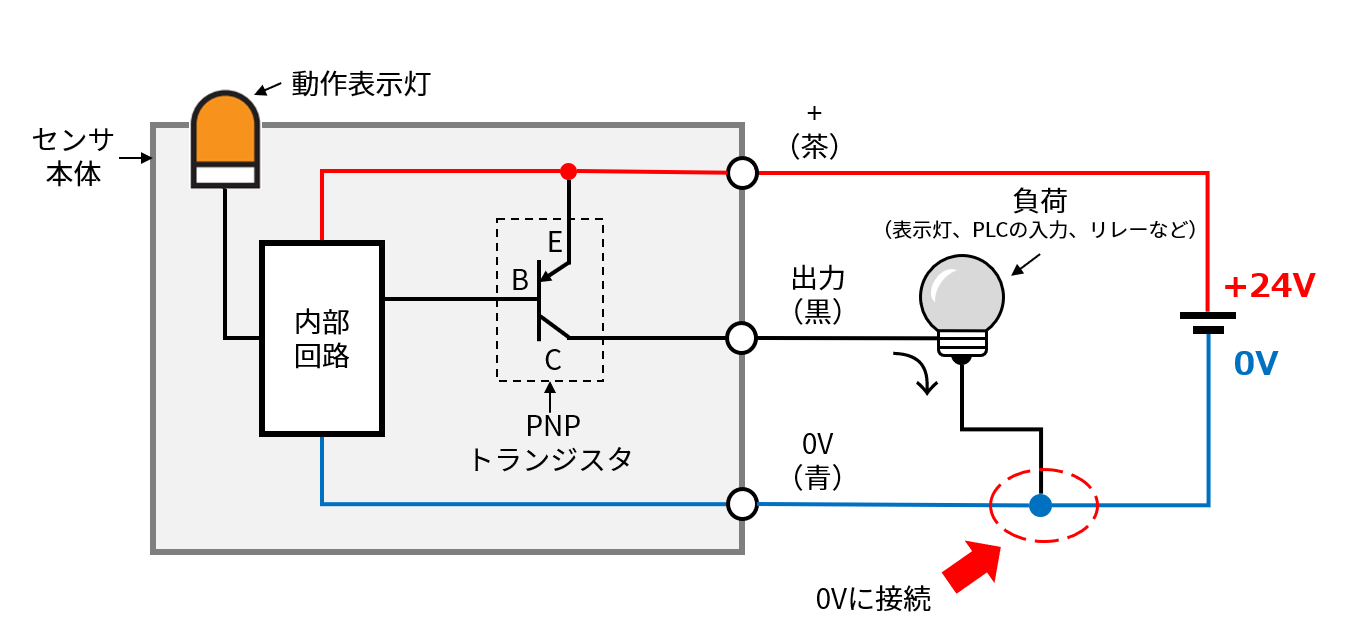

PNP 출력 센서
(부하를 0V측 에 연결)


NPN 출력은 센서 본체를 향해 전류가 흘러들기 때문에 싱크 출력*이라고도 합니다.
*싱크(Sink) 일본어 번역 「부엌 싱크대」

PNP 출력은 센서 본체에서 전류가 흘러나오기 때문에 소스 출력*이라고도 합니다.
*소스(Source) 일본어 번역 「원천」


다음으로, NPN 출력과 PNP 출력 각각의 전류 흐름을 설명합니다.

■NPN 출력

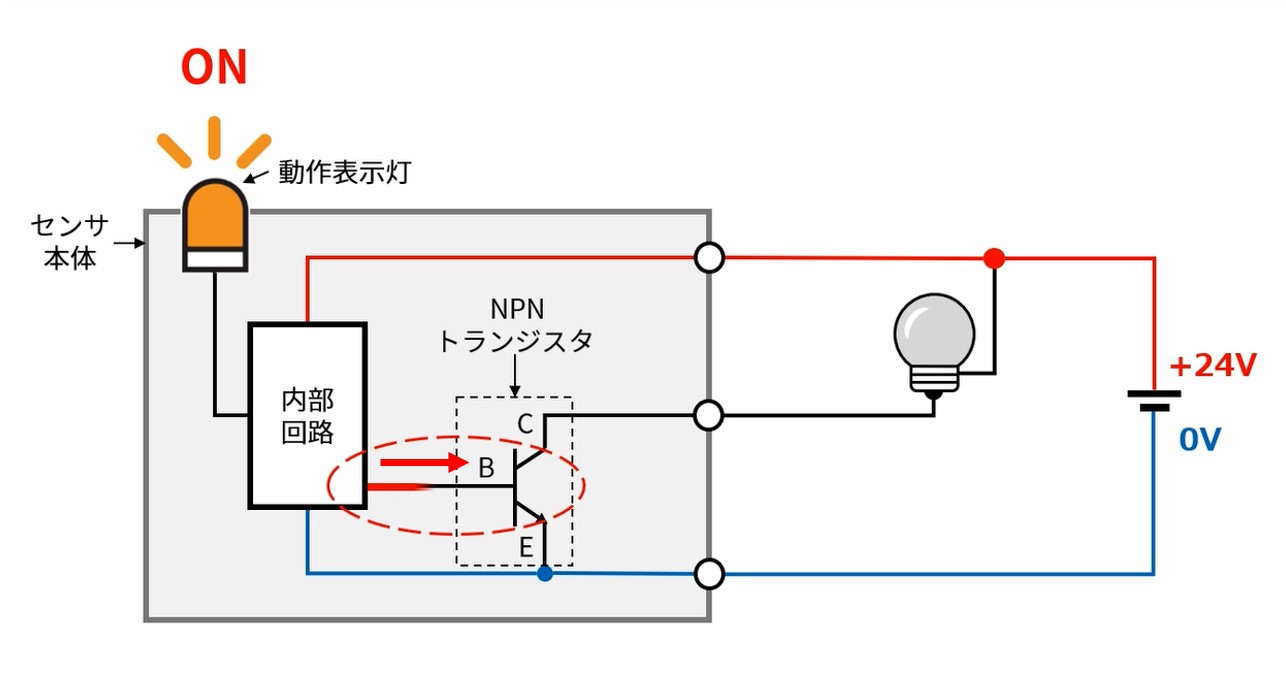

1IMG_イラスト_NPN出力_Fig.1_JPG_001.jpg 센서가 ON되면 내부 회로에서 전압이 출력되어 트랜지스터의 B(베이스)에 전압이 걸립니다

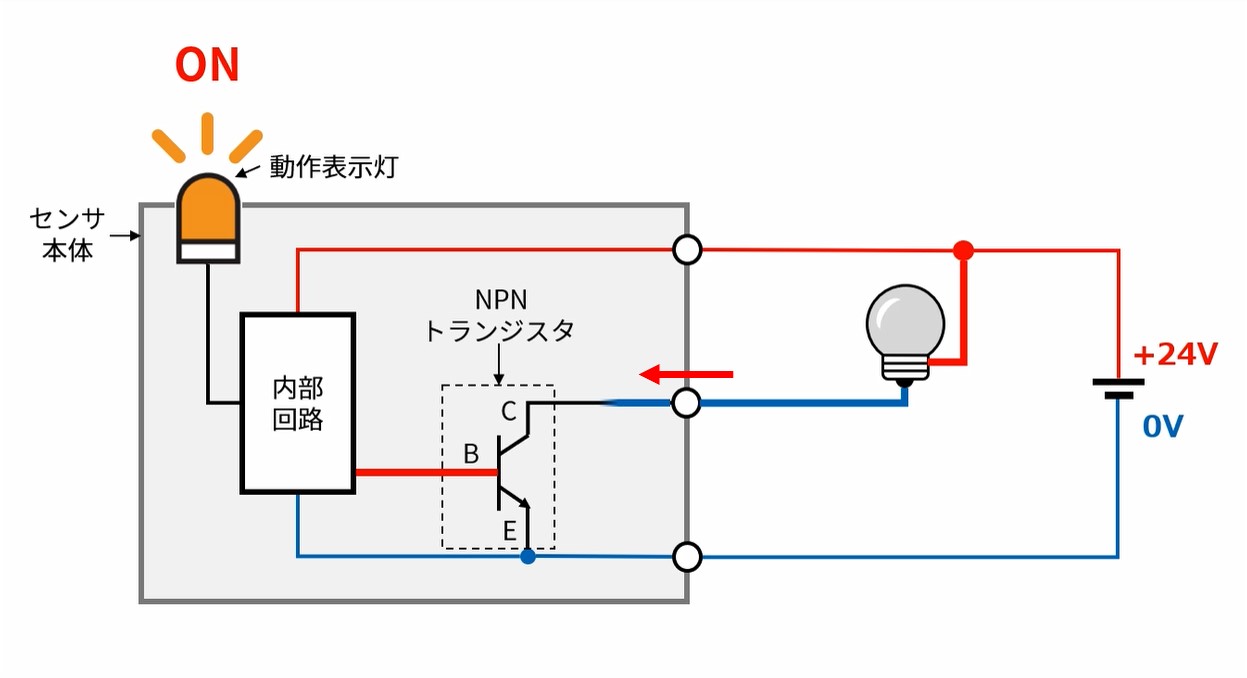

2IMG_イラスト_NPN出力_Fig.2_JPG_001.jpg B(베이스)에 전압이 걸리면 C(콜렉터)와 E(이미터) 사이가 전도되어 부하에 전류가 흐릅니다

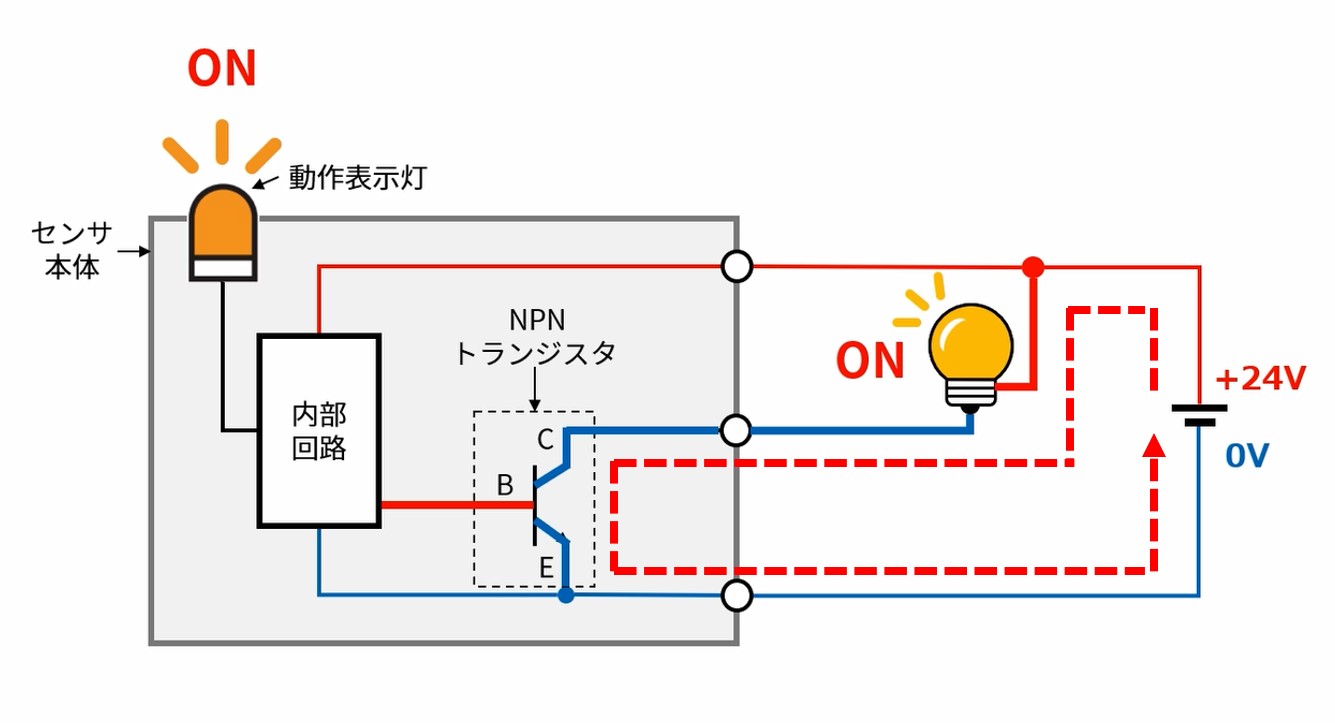

3IMG_イラスト_NPN出力_Fig.3_JPG_001.jpg 전원과 부하 사이에 루프가 형성되어 부하가 ON됩니다
일련의 흐름은 왼쪽 동영상의 내용과 같습니다


■PNP 출력

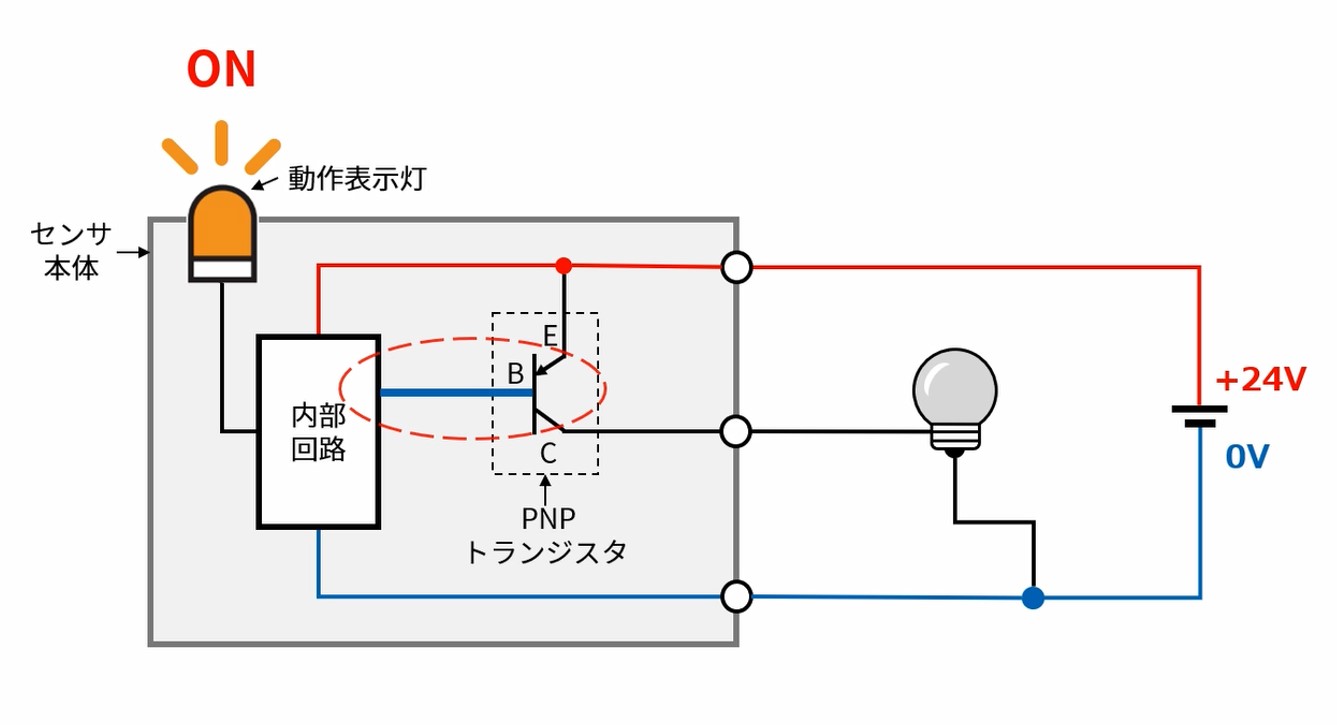

1IMG_イラスト_PNP出力_Fig.1_JPG_001.jpg 센서가 ON되면 트랜지스터의 B(베이스)가 내부 회로를 통해 0V에 연결됩니다

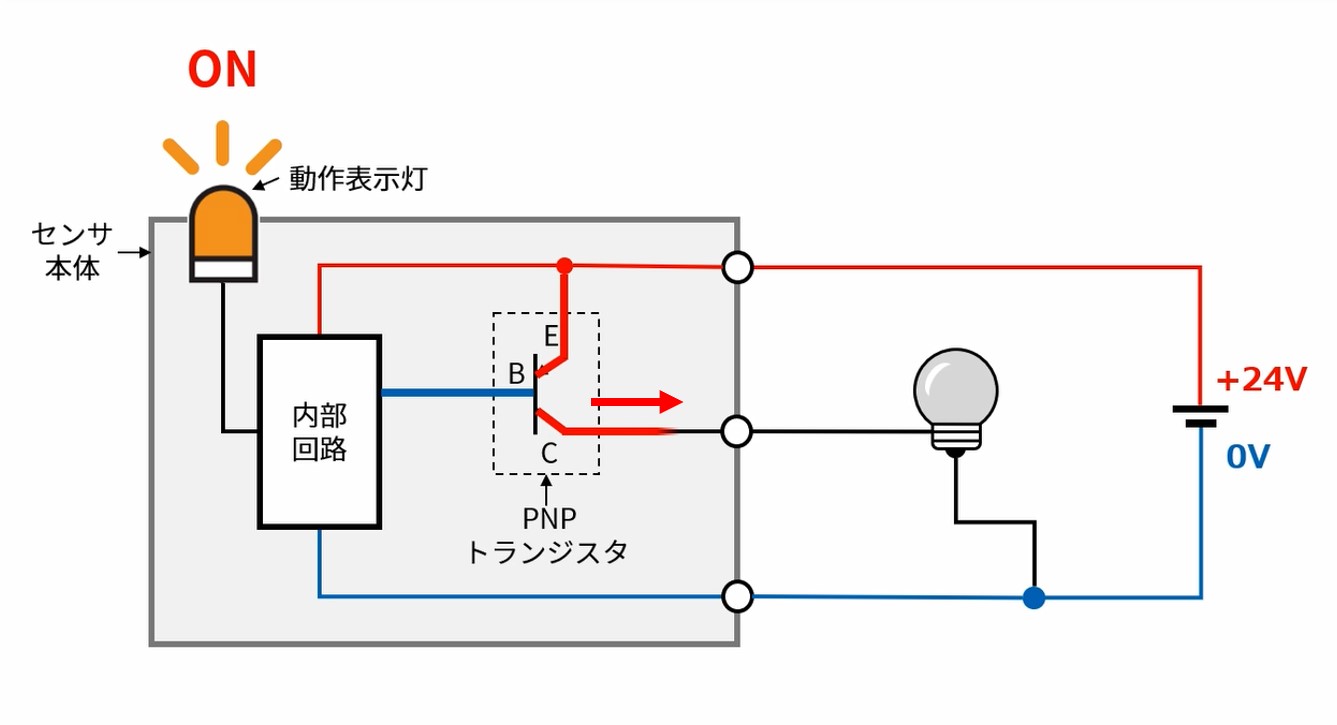

2IMG_イラスト_PNP出力_Fig.2_JPG_001.jpg B(베이스)가 0V에 연결되면, E(이미터)와 C(콜렉터) 사이가 전도되어 부하에 전류가 흐릅니다

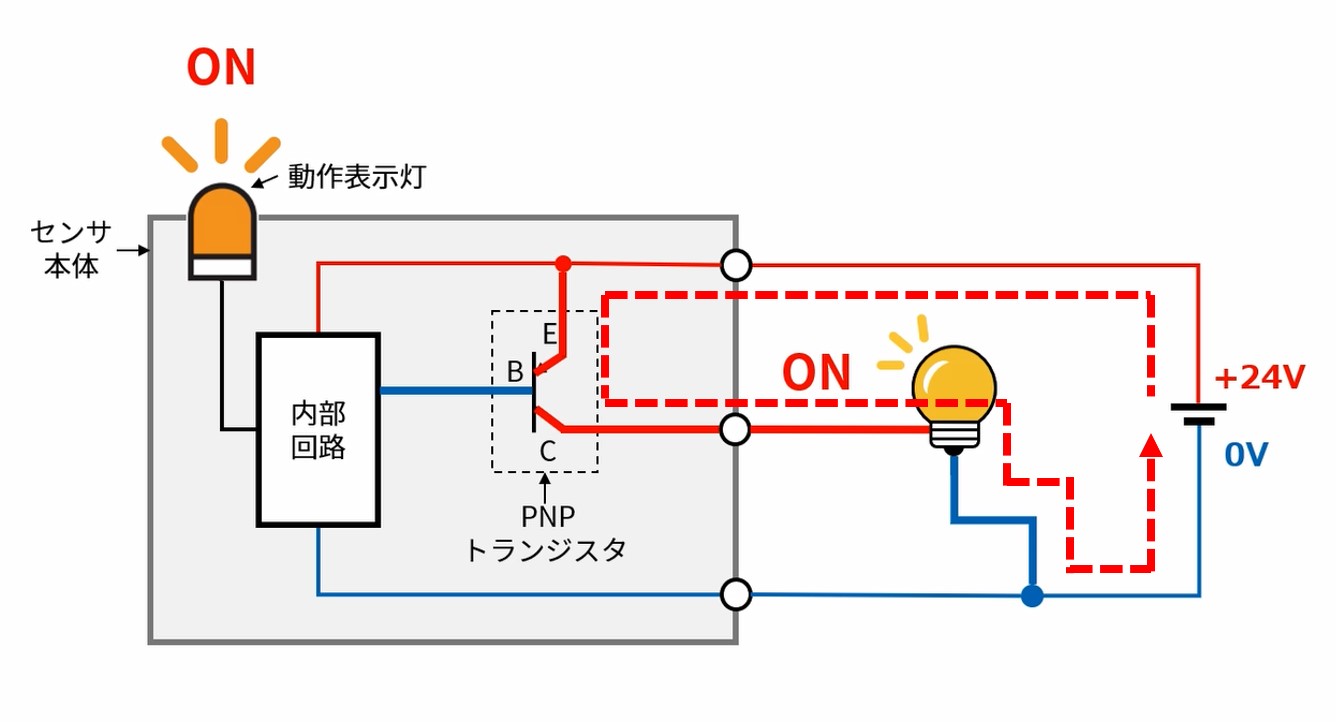

3IMG_イラスト_PNP出力_Fig.3_JPG_001.jpg 전원과 부하 사이에 루프가 형성되어 부하가 ON됩니다
일련의 흐름은 왼쪽 동영상의 내용과 같습니다
