물이 튀는 장소에서 사용할 수 있는 광전 센서가 있습니까?
- 등록일
- 2025. 12. 17.
물이 튀는 장소에서 사용할 수 있는 광전 센서가 있습니까?
보호 구조 IP67 이상을 충족하는 기종을 권장합니다.
( 보호 구조에 대해서는 해당 FAQ를 참조하십시오.)
아래 표를 참고하여 선정해 주십시오.
단, 실외용이 아니므로 주의하시기 바랍니다.
실외 사용에 대해서는 해당 FAQ를 참조하십시오.
(표1) 앰프 내장형 광전 센서
(표2) 앰프 분리형 광전 센서
(표3) 전원 내장형 광전 센서
(표1) 앰프 내장형 광전 센서
| 종류 | 시리즈 | 보호 구조 | |
| 거리 설정형 광전 센서 | E3AS | IP67 (IEC60529) IP69K (ISO20653) IP67G (JIS C 0920 부록 1) | |
| 내유성 광전 센서 | E3ZR-C | IP67 (IEC60529) IP67G (JIS C 0920 부록 1) 오므론 내유성 부품 평가 기준 *1 합격 | |
| IO-Link 광전 센서 | E3Z-□-IL□ | IP67 (IEC60529) | |
| 컬러 마크 광전 센서 | E3S-DC | IP67 (IEC60529) | |
| 투명체 감지 광전 센서 | E3S-DB | IP67 (IEC) IP69K (DIN40050-9) *2 | |
| 앰프 내장 CMOS 레이저 센서 | ZX0 | IP67 (IEC) | |
| 광전 센서 | E3FA | IP67 (IEC) IP69K (DIN40050-9) *2 | |
| 앰프 내장형 광전 센서(초소형·초박형) | E3T | IP67 (IEC60529) *4 | |
| 앰프 내장형 광전 센서(소형) | E3Z | IP67 (IEC) | |
| 마크 검출・스테인리스 케이스 앰프 내장 광전 센서(소형･티칭 타입) | E3ZM-V | IP67 (IEC60529) IP69K (DIN40050-9) *2 | |
| 내유성·견고·소형 광전 센서 | E3ZM-C | IP67 (IEC60529) (사내 규격 내유) IP69K (DIN40050-9) *2 | |
| PET 병 검출・스테인리스 케이스 앰프 내장형 광전 센서(소형・티칭 타입) | E3ZM-B | IP67 (IEC60529) IP69K (DIN40050-9) *2 | |
| 스테인리스 케이스 앰프 내장형 광전 센서(소형) | E3ZM | IP67 (IEC60529) IP69K (DIN40050-9) *2 | |
| 앰프 내장형 광전 센서(레이저 타입) | E3Z-LT / LR / LL | IP67 (IEC) | |
| E3Z-LS | E3Z-LS | IP67 (IEC) | |
| 앰프 내장형 광전 센서(홈형 타입) | E3Z-G | IP64 (IEC) | |
| 내유성・장거리 광전 센서(메탈 케이스) | E3S-C | IP67 (IEC)(사내 규격 내유) NEMA 6P *3 | |
| 거리 설정형 광전 센서(메탈 케이스) | E3S-CL | E3S-CL1 | IP67 (IEC) NEMA 6P *3 |
| E3S-CL2 | IP67 (IEC)(사내 규격 내유) NEMA 6P *3 | ||
| 앰프 내장 광전 센서(중형) | E3S-A | IP67 (IEC) NEMA 4X *3 | |
| 기판 센서 | E3S-LS3 | IP40 (IEC) | |
| 투명체 감지용 광전 센서 | E3S-R | IP67 (IEC) | |
| 홈형 광전 센서 | E3S-GS3E4 | IP67 (IEC) | |
*1 「오므론 내유성 부품 평가 기준」 은 오므론 독자적인 내구성 평가 기준입니다.
연결 방식에서 커넥터 중계 타입에 대해서는 내유 커넥터(XS5□R)가 올바르게 결합된 상태에서의 보호 구조 성능입니다. (절삭유 종류 JIS K 2241:2000 규정 절삭유제, 온도 35℃ 이하)
내유 커넥터(XS5FR)의 커넥터가 없고 케이블 심선이 노출된 부분은 본 성능의 대상이 아닙니다.
또한 케이블 인출 타입의 경우에도 케이블 심선이 노출된 부분은 본 성능의 대상에서 제외됩니다.
*2 독일 규격 DIN 40050 PART9에서 정한 고온·고압수에 대한 보호 규정입니다.
80℃의 온수를 지정된 형상의 노즐에서 80~100BAR의 수압으로 시험체에 방수합니다.
물량은 14~16리터/분입니다. 시험체와 노즐의 간격은 10~15cm, 방수 방위는 수평 방향으로 0, 30도, 60도, 90도이며, 각 방위마다 30초씩 시험체를 수평면 위에서 회전시키면서 실시합니다.
*3 NEMA( National Electrical Manufacturers Association: 미국 전기 제조업 협회) 규격
*4 ISO13849-1(PLc, cat1) 적합 시 보호 구조는 E3T-ST 시리즈는 IP54, E3T-FT 시리즈는 IP67입니다. 2023년 12월 인증 취득.
(표2) 앰프 분리형 광전 센서
| 종류 | 시리즈 | 형식 | 보호 구조 | |
| 스마트 레이저 센서 | E3NC | 센서 헤드 | E3NC-LH | IP67 (IEC) *5 |
| 앰프 유닛 | E3NC-LA | － (규정 없음) | ||
| 디지털 앰프 분리형 광전 센서(레이저 타입) | E3C-LDA-N | 센서 헤드 | E3C-LD | IP40 (IEC) |
| E3C-LR | IP40 (IEC60529) | |||
| 소형 헤드 앰프 분리형 광전 센서 | E3C | 센서부 | E3C-S10 | IP64 (EC) |
| E3C-S20W | IP50 (IEC) | |||
| E3C-S50 | IP64 (IEC) | |||
| E3C-S30T E3C-S30W | IP60 (EC) | |||
| E3C-1 E3C-2 | IP66 (IEC) | |||
| E3C-DS5W E3C-DS10T | IP50 (IEC) | |||
| E3C-DS10 E3C-LS3R | IP64 (IEC) | |||
| 앰프 유닛부 | E3C-JC4P | IP40 (IEC) | ||
*5 E3NC-LH02는 볼륨 잠금 시에만 적용됩니다.
E39-P5□에는 이물질 유입 방지 패킹이 포함되어 있으나, E3NC-LH□□와 E39-P5□ 사이의 보호 구조는 보장하지 않습니다.
(표3) 전원 내장형 광전 센서
| 종류 | 시리즈 | 보호 구조 |
| AC/DC 전원 프리 타입 광전 센서 | E3JK | IP64 (IEC) |
| E3JM | IP66 (IEC) |
또한, 보호 구조는 카탈로그의 정격 성능란에 게재하고 있습니다.
(표1)～(표3)에 게재되지 않은 경우 카탈로그에서 확인해 주십시오.

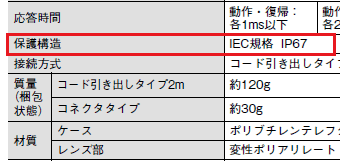

・카탈로그 게재 예: E3Z
〔주의사항〕
・렌즈면에 물이 묻은 경우 오작동할 수 있습니다. 워크가 없는 상태에서도 물방울로 인해 투과형, 회귀반사형은 차광 상태가 될 수 있습니다. (확산반사형은 입광 상태)
・검출 거리가 저하됩니다.
