TL-L의 작동 원리를 알려주세요.

TL-L의 작동 원리를 알려주세요.

회로 구성 및 동작 원리는 다음과 같습니다.

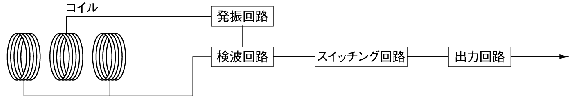

1. 회로 구성




2. 동작 원리

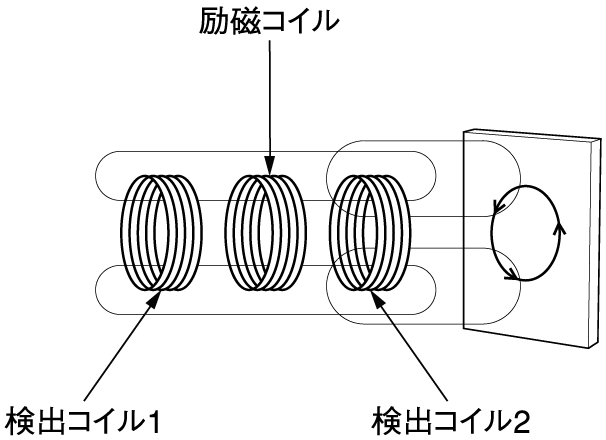

차동 코일형이라고 불리며 고주파 발진(고주파 자기장 발생)을 하는 여자 코일과 차동 결합된 한 쌍의 검출 코일을 갖추고 있으며, 금속체가 접근했을 때 발생하는 와전류에 의한 자기장만을 감지합니다.
특징은 장거리 검출이 가능하지만, 코일이 많아 외형이 커집니다.

　　　　　

1. 중심의 자석 코일에 의해 좌우의 검출 코일에 '자석 코일에 의한 자기장'이 발생합니다.
2. 검출 물체가 접근하면 검출 물체 표면에 와전류가 발생하여 검출 코일 2에 '와전류 자기장'이 생깁니다.
　　검출 코일 1…『자계 코일에 의한 자기장』만
　　검출 코일 2…『자계 코일에 의한 자기장』과 『와전류 자기장』
3. 각 검출 코일의 자기장을 유도 전압으로 변환합니다.
　　검출 코일 1…『자석 코일에 의한 유도 전압』만
　　검출 코일 2…『자석 코일에 의한 유도 전압』과 『와전류 자기장에 의한 유도 전압』
4. 검출 물체의 유무를 판정하기 위해 검출 코일 2의 전압에서 검출 코일 1의 전압을 차감한 값으로 판단합니다.
　　검출 물체 있음 시… 코일 1과 코일 2의 차이 = 『와전류 자기장에 의한 유도 전압』
　　검출 물체 없음 시… 코일 1과 코일 2의 차이 = 없음
