광전 센서, 파이버 센서에서 상호 간섭을 피하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
광전 센서
여러 광전 센서를 나란히 설치하면 인접 센서의 빛 영향을 받아 동작이 불안정해질 수 있습니다.
이를 상호 간섭이라고 합니다.
대책에 대해서는 아래 표를 참조하십시오.
적색광과 적외광 조합에서도 간섭 방지 대책을 시행하십시오.
또한, 센서의 광축이 교차하는 것은 문제되지 않습니다.
다만, 설치 위치에 따라 상호 간섭 가능성이 있으므로 주의하십시오.
(표1) 광전 센서 투과형
(표2) 광전 센서 반사형
(표3) 파이버 센서 투과형
(표4) 파이버 센서 반사형
(표1) 광전 센서 투과형
| 대책 | 설명 |
| 상호 간섭 방지 기능이 있는 기종을 사용한다 | 상호 간섭 방지 기능이 있는 센서를 사용하면 밀착 설치가 가능합니다. ●대상 기종 【앰프 분리형】 〔센서 2대 이내〕E3C 【앰프 내장형】없음 |
| 간섭 방지 필터를 장착하여 | 필터를 통해 편광 방향을 90도 회전시켜 간섭을 방지합니다. 상호 간섭 방지 필터는 적색광 타입용 E39-E11(별매)과 적외광 타입용 E39-E12(별매)가 있습니다. ●대상 기종 E3Z (형식 예 E3Z-T61, E3Z-T61A, E3Z-T81, E3Z-T81A 등) E3Z의 상호 간섭 방지 필터에 대해서는 해당 FAQ를 참조하십시오. |

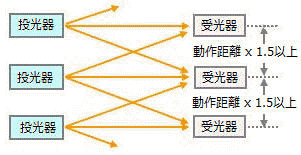

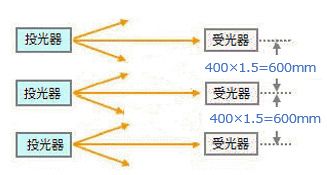

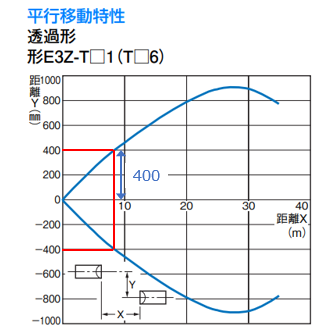

| 간섭하지 않는 거리만큼 떨어뜨리기 | 평행 이동 특성 또는 검출 영역 특성에 따라 사용 검출 거리에서의 광 확산을 확인한 후, 동작 거리의 1.5배(광 확산 반경의 1.5배) 이상 떨어뜨려 주십시오. 예 E3Z-T□1(T□6)을 검출 거리 약 8m로 사용한 경우 |
| 투광기와 수광기를 교대로 배치 | 투광기·수광기의 배치를 교대로 배치(치도리 배치)함으로써, 2대까지 밀착 설치가 가능합니다. 단, 검출체(워크)가 광전 센서 근처에 있을 경우, 인접한 투광기의 빛을 받아 반사광으로 인해 입광 상태가 될 수 있습니다. 이러한 경우에는 차광판을 설치하는 등 추가 대책이 필요합니다. |
| 슬릿으로 광선을 가늘게 합니다 | 슬릿으로 빛의 확산을 억제하여 상호 간섭을 피합니다. 다만, 검출 거리가 짧아집니다. ●대상 기종 【전원 내장형】E3JM 【앰프 내장형】E3S-C, E3T, E3Z |
| 광축을 어긋나게 하십시오 | 수광기에 다른 센서의 빛이 들어올 우려가 있는 경우 투광기와 수광기의 위치를 변경하거나 차광판을 설치하여 다른 센서의 빛이 들어오지 않도록 하십시오. (검출 거리 이상 떨어져 있어도 빛이 들어올 우려가 있기 때문) |
| 감도 조정 | 일반적으로 감도를 낮게 조정함으로써 개선이 가능합니다. |
(표2) 광전 센서 반사형
| 대책 | 설명 |
| 상호 간섭 방지 기능이 있는 기종을 사용한다 | 상호 간섭 방지 기능이 있는 센서를 사용하면 밀착 설치가 가능합니다. ●대상 기종 【앰프 분리형】 〔센서 10대 이내〕E3C-LDA□N 단, 조건에 따라 다르므로 각 제품의 정격/성능을 참조하십시오. 〔센서 2대 이내〕E3C 【앰프 내장형】 〔센서 4대 이내〕E3AS-HL 〔센서 2대 이내〕E3T, E3Z, E3ZM, E3ZM-C, E3S-C |
| 간섭하지 않는 거리만큼 떨어뜨리기 | 워크가 멀리서 가까이 흘러오는 경우, 동작점 전후에서 출력이 채터링을 일으킬 수 있습니다. 이 경우 사용 검출 거리에서의 광 확산을 확인한 후, 동작 거리의 1.5배(광 확산 직경의 1.5배) 이상 떨어뜨려 주십시오. 예 E3Z-D□1(D□6)을 검출 거리 50㎜로 사용한 경우 |
| (대향 설치 시) 광축을 어긋나게 하십시오 | 확산 반사형으로 대향하여 설치하는 경우, 검출 거리 이상 떨어져 있어도 서로 영향을 주어 출력 채터링이 발생할 수 있으므로 기울여 설치하십시오. |
| 감도를 조정한다 | 일반적으로 감도를 낮게 조정함으로써 개선이 가능합니다. |
(표3) 파이버 센서 투과형
| 대책 | 설명 | ||||||||||||
| 상호 간섭 방지 기능이 있는 증폭기를 사용하십시오 | 파이버 앰프를 밀착하여 설치하고 상호 간섭 방지 기능을 사용하십시오. ●대상 기종
자세한 사항은 여기 FAQ를 참조하십시오. | ||||||||||||
| 투광 파이버 유닛과 수광 파이버 유닛을 교대로 배치 | 투광기 및 수광기의 배치를 교대로 배치(지그재그 배치)함으로써, 2대까지 밀착 설치가 가능합니다. 단, 검출체(워크)가 광전 센서 근처에 있을 경우, 인접한 투광 파이버 유닛의 빛을 받아 입광 상태가 될 수 있습니다. 이 경우 광축을 어긋나게 하는 것을 고려해 주십시오. | ||||||||||||
| 광축을 어긋나게 하십시오 | 파이버 유닛에 다른 센서의 빛이 입광할 우려가 있는 경우, 투광 파이버 유닛과 수광 파이버 유닛의 위치를 변경하거나 차광판을 설치하여 다른 센서의 빛이 들어오지 않도록 하십시오. (검출 거리 이상 떨어져 있어도 입광할 우려가 있기 때문) | ||||||||||||
| 감도 조정 | 일반적으로 감도를 낮게 조정함으로써 개선이 가능합니다. |
(표4) 파이버 센서 반사형
| 대책 | 설명 | ||||||||||||
| 상호 간섭 방지 기능이 있는 증폭기를 사용하십시오. | 파이버 앰프를 밀착하여 설치하고 상호 간섭 방지 기능을 사용하십시오. ●대상 기종
자세한 사항은 해당 FAQ를 참조하십시오. | ||||||||||||
| 광축을 어긋나게 하기 | 대향하여 파이버 유닛을 장착하는 경우, 아래 그림과 같이 기울여 사용하십시오. (검출 거리 이상 떨어져 있어도 서로 영향을 주어 출력 채터링이 발생할 수 있기 때문입니다) | ||||||||||||
| 감도 조정 | 일반적으로 감도를 낮게 조정함으로써 개선이 가능합니다. |
*1 E3X-SD11, SD41, SD6, SD8은 2017년 3월에 생산을 종료했습니다.
*2 E3X-MDA는 2021년 8월에 생산을 종료했습니다.
*3 E3X-DA□SE-S, DA□-S, DA□AT-S, DA□RM-S, DA□TW-S, DA7□-S는 2017년 3월에 생산을 종료했습니다.
*4 E3X-DA□AN-S, DAH□-S, DAB□-S, DAG□-S, DAH6-S-40, DAT6-S-□는 2019년 3월에 생산을 종료했습니다.
*5 E3X-DAC□-S는 2017년 3월에 생산을 종료했습니다.
*6 E3X-DA□TW 시리즈는 2012년 3월 말에 생산을 종료했습니다.
E3X-DA11-N, DA41-N, DA11D는 2017년 3월에 생산을 종료했습니다.
*7 E3X-DAH□, DA□1-N, DAB□, DAG□, DA□V, DAT6-2, DA□는 2019년 3월에 생산을 종료했습니다.
*1~*7 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
