■조작용량 리미트(조작용량 리미터)(온도조절기 용어 해설)

■조작용량 리미트(조작용량 리미터)(온도조절기 용어 해설)

「조작용량 리미트 상한값」 및 「조작용량 리미트 하한값」으로 작용량 리미터의 상하한값을 설정합니다.
온도 조절기가 계산한 조작량이 조작량 리미터의 범위를 벗어났을 때, 실제 출력은 조작량 리미트 상한값 또는 조작량 리미트 하한값에 따릅니다.
　

예를 들어, 밸브 제어(아날로그 입력 타입의 밸브)에서 밸브를 완전히 닫거나 완전히 열고 싶지 않은 경우 등에 사용합니다.

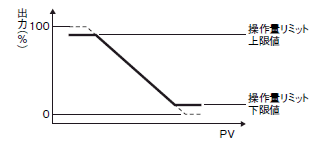

밸브를 10% 이하, 90% 이상으로 하고 싶지 않은 경우, 조작량 리미트 하한값을 10.0%, 조작량 리미트 상한값을 90.0%로 설정합니다.

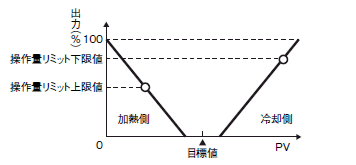

또한, 가열 냉각 제어에서는 냉각 측의 조작량을 편의상 음의 값으로 취급하고 있으므로, 일반적으로 다음 그림과 같이 상한값은 가열 측(양의 값), 하한값은 냉각 측(음의 값)으로 설정합니다.
