전압 출력형 온도 조절기에 솔리드 스테이트 릴레이(SSR)를 몇 대까지 연결할 수 있습니까?
- 등록일
- 2025. 12. 17.
전압 출력형 온도 조절기에 솔리드 스테이트 릴레이(SSR)를 몇 대까지 연결할 수 있습니까?
조합에 따라 연결 가능한 대수는 다릅니다.
먼저, (표 1)에서 사용하실 온도 조절기(디지털 조정계)의 최대 부하 전류를 확인하십시오.
다음으로, (표 2)에서 연결 가능한 솔리드 스테이트 릴레이(SSR)의 대수를 확인하십시오.
(표 1) 전압 출력(SSR 구동용)의 최대 부하 전류
여기에 게재되지 않은 기종은 번거로우시겠지만 카탈로그에서 확인해 주십시오.
| 시리즈 | 각 온도 조절기의 전압 출력(SSR 구동용) 최대 부하 전류 | |
| DC12V 40mA 출력 | DC12V 21mA 출력 | |
| 형 E5□D | 형 E5ED-QX | 형 E5CD-QX |
| 형 E5□C | 형 E5AC-QX 형 E5AC-QQ 형 E5AC-QR 형 E5AC-CQ 형 E5EC-QX 형 E5EC-QQ 형 E5EC-QR 형 E5EC-CQ | 형 E5CC-QX 형 E5CC-QQ 형 E5CC-CQ 형 E5GC-QX 형 E5DC-QX |
| 형 E5□C-T (프로그램 타입) | 형 E5AC-TQX 형 E5AC-TQQ 형 E5AC-TCQ 형 E5EC-TQX 형 E5EC-TQQ 형 E5EC-TCQ | 형 E5CC-TQX 형 E5CC-TQQ |
| 형 E5□N-H (고성능 타입) | 형 E5AN-HA와 형 E53-QN 형 E5EN-HA와 형 E53-QN | 형 E5CN-HQ |
| 형 E5□N-HT (프로그램 타입) | 형 E5AN-HTA와 형 E53-QN 형 E5EN-HTA와 형 E53-QN | 형 E5CN-HTQ |
| 형 E5CB | － | 형 E5CB-Q |
| 형 E5CS | － | 형 E5CS-Q |
| 형 E5CSV | － | 형 E5CSV-Q |
| 형 E5□N*1 (베이직 타입) | 형 E5AN-Q *1 형 E5EN-Q*1 | 형 E5CN-Q*1 형 E5GN-Q *2 |
| 형 E5□R *3 | 형 E5AR-Q *3 형 E5ER-Q *3 | － |
| 형 E5□R-T *3 (프로그램 타입) | 형 E5AR-TQ *3 형 E5ER-TQ *3 | － |
*1 기본형: E5AN형, E5EN형, E5CN형, E5CN-U형은 2017년 3월에 생산이 종료되었습니다.
*2 E5?N 시리즈의 베이직 타입: E5GN은 2015년 3월에 생산을 종료했습니다.
*3 E5?R 시리즈, E5□R-T 시리즈는 2021년 3월에 생산을 종료했습니다.
*1~*3 대체품 확인 방법은 해당 FAQ를 참조하십시오.
(표2) 온도 조절기(디지털 조절계) 솔리드 스테이트 릴레이(SSR) 병렬 연결 가능 대수
대상 형식이 많으므로 Ctrl + F 등으로 검색하시기 바랍니다.
아래 표에 없는 조합으로 사용하시는 경우 「■병렬 연결 가능 대수 계산 방법」을 참조하십시오.
| 솔리드 스테이트 릴레이(SSR) | 온도 조절기・디지털 조절계 (전압 출력(SSR 구동용) 기종) | ||
| 형식 | 입력 정격 | DC12V 40mA 출력 | DC12V 21mA 출력 |
| 예 형 E5AC, 형 E5EC | 예 형 E5CC, 형 E5GC | ||
| ●형 G3PJ 시리즈 형 G3PJ-215B DC12-24 형 G3PJ-225B DC12-24 형 G3PJ-515B DC12-24 형 G3PJ-525B DC12-24 형 G3PJ-215B-PU DC12-24 형 G3PJ-225B-PU DC12-24 형 G3PJ-515B-PU DC12-24 형 G3PJ-525B-PU DC12-24 | DC12~24V 7mA 이하 | 5대 | 3대 |
| ●형 G3PH 시리즈 형 G3PH-2075B DC5-24 형 G3PH-2150B DC5-24 형 G3PH-5075B DC5-24 형 G3PH-5150B DC5-24 형 G3PH-2075BL DC5-24 형 G3PH-2150BL DC5-24 형 G3PH-5075BL DC5-24 형 G3PH-5150BL DC5-24 | DC5~24V 5mA 이하 | 8대 | 4대 |
| ●형 G3PF 시리즈 형 G3PF-225B 형 G3PF-235B 형 G3PF-525B 형 G3PF-535B 형 G3PF-225B-CTB 형 G3PF-235B-CTB 형 G3PF-525B-CTB 형 G3PF-535B-CTB 형 G3PF-225B-STB 형 G3PF-235B-STB 형 G3PF-525B-STB 형 G3PF-535B-STB | DC12~24V 5mA 이하 (DC12V 시) 10mA 이하 (DC24V 시) | 8대 | 4대 |
| 솔리드 스테이트 릴레이(SSR) | 온도 조절기・디지털 조절계 (전압 출력(SSR 구동용) 기종) | ||
| 형식 | 입력 정격 | DC12V 40mA 출력 | DC12V 21mA 출력 |
| 예 형 E5AC, 형 E5EC | 예 형 E5CC, 형 E5GC | ||
| ●형 G3PE 시리즈 단상용 제로 크로스 기능 있음 형 G3PE-215B DC12-24 형 G3PE-225B DC12-24 형 G3PE-235B DC12-24 형 G3PE-245B DC12-24 형 G3PE-515B DC12-24 형 G3PE-525B DC12-24 형 G3PE-535B DC12-24 형 G3PE-545B DC12-24 | DC12~24V 7mA 이하 | 5대 | 3대 |
| ●형 G3PE 시리즈 단상용 제로 크로스 기능 없음 형 G3PE-215BL DC12-24 형 G3PE-225BL DC12-24 형 G3PE-235BL DC12-24 형 G3PE-245BL DC12-24 형 G3PE-515BL DC12-24 형 G3PE-525BL DC12-24 형 G3PE-535BL DC12-24 형 G3PE-545BL DC12-24 | DC12~24V 15mA 이하 | 2대 | 1대 |
| ●형 G3PE 시리즈 삼상용 *4 형 G3PE-□□□B-3N DC12-24 형 G3PE-□□□B-2N DC12-24 형 G3PE-□□□B-3 DC12-24 형 G3PE-□□□B-2 DC12-24 형 G3PE-□□□B-3H DC12-24 형 G3PE-□□□B-2H DC12-24 | DC12~24V 10mA 이하 (DC24V 시) | 4대 | 2대 |
| 솔리드 스테이트 릴레이(SSR) | 온도 조절기・디지털 조절계 (전압 출력(SSR 구동용) 기종) | ||
| 형식 | 입력 정격 | DC12V 40mA 출력 | DC12V 21mA 출력 |
| 예 형 E5AC, 형 E5EC | 예 형 E5CC, 형 E5GC | ||
| ●형 G3PA 시리즈 제로 크로스 기능 있음 형 G3PA-210B-VD DC5-24 *6 형 G3PA-220B-VD DC5-24 *6 형 G3PA-210B-VD-X DC5-24 형 G3PA-220B-VD-X DC5-24 형 G3PA-240B-VD DC5-24 형 G3PA-260B-VD DC5-24 | DC5~24V 7mA 이하 | 5대 | 3대 |
| ●형 G3PA 시리즈 제로 크로스 기능 있음 형 G3PA-420B-VD DC12-24 형 G3PA-430B-VD DC12-24 형 G3PA-420B-VD-2 DC12-24 형 G3PA-430B-VD-2 DC12-24 형 G3PA-450B-VD-2 DC12-24 | DC12~24V 7mA 이하 | 5대 | 3대 |
| ●형 G3PC 시리즈 형 G3PC-220B-VD *6 | DC12~24V 7mA 이하 | 5대 | 3대 |
| 솔리드 스테이트 릴레이(SSR) | 온도 조절기・디지털 조절계 (전압 출력(SSR 구동용) 기종) | ||
| 형식 | 입력 정격 | DC12V 40mA 출력 | DC12V 21mA 출력 |
| 예 형 E5AC, 형 E5EC | 예 형 E5CC, 형 E5GC | ||
| ●형 G3NA 시리즈 형 G3NA-410B-UTU DC5-24 형 G3NA-420B-UTU DC5-24 형 G3NA-425B-UTU-2 DC5-24 형 G3NA-440B-UTU-2 DC5-24 형 G3NA-450B-UTU-2 DC5-24 형 G3NA-D210B-UTU DC5-24 | DC5~24V 5mA 이하 | 8대 | 4대 |
| 형 G3NA-205B-UTU DC5-24 형 G3NA-210B-UTU DC5-24 형 G3NA-220B-UTU DC5-24 형 G3NA-225B-UTU DC5-24 형 G3NA-240B-UTU DC5-24 형 G3NA-250B-UTU DC5-24 형 G3NA-275B-UTU-2 DC5-24 형 G3NA-290B-UTU-2 DC5-24 | DC5~24V 7mA 이하 | 5대 | 3대 |
| 형 G3NA-475B-UTU-2 DC5-24 형 G3NA-490B-UTU-2 DC5-24 | DC5~24V 7mA 이하 | 5대 | 3대 |
| ●형 G3NE 시리즈 *5 형 G3NE-205T DC12 형 G3NE-210T DC12 형 G3NE-220T DC12 형 G3NE-205TL DC12 형 G3NE-210TL DC12 형 G3NE-220TL DC12 | DC12V 약 20mA 또는 약 15mA (입력 임피던스 600Ω±20% 또는 800Ω±20%) | 2대 | 1대 |
*4형 G3PE 3상용 대상 형식
형 G3PE-215B-2N DC12-24 형 G3PE-215B-3N DC12-24 형 G3PE-225B-3N DC12-24 형 G3PE-225B-2N DC12-24 형 G3PE-235B-3N DC12-24 형 G3PE-235B-2N DC12-24 형 G3PE-245B-3N DC12-24 형 G3PE-245B-2N DC12-24 형 G3PE-515B-3N DC12-24 형 G3PE-515B-2N DC12-24 형 G3PE-525B-3N DC12-24 형 G3PE-525B-2N DC12-24 형 G3PE-535B-3N DC12-24 형 G3PE-535B-2N DC12-24 형 G3PE-545B-3N DC12-24 형 G3PE-545B-2N DC12-24 형 G3PE-215B-3 DC12-24 형 G3PE-215B-2 DC12-24 형 G3PE-225B-3 DC12-24 형 G3PE-225B-2 DC12-24형 G3PE-235B-3 DC12-24형 G3PE-235B-2 DC12-24형 G3PE-245B-3 DC12-24형 G3PE-245B-2 DC12-24 형 G3PE-515B-3 DC12-24 형 G3PE-515B-2 DC12-24 형 G3PE-525B-3 DC12-24 형 G3PE-525B-2 DC12-24 형 G3PE-535B-3 DC12-24 형 G3PE-535B-2 DC12-24 형 G3PE-545B-3 DC12-24 형 G3PE-545B-2 DC12-24 형 G3PE-215B-3H DC12-24 형 G3PE-215B-2H DC12-24 형 G3PE-225B-3H DC12-24 형 G3PE-225B-2H DC12-24 형 G3PE-235B-3H DC12-24 형 G3PE-235B-2H DC12-24 형 G3PE-245B-3H DC12-24 형 G3PE-245B-2H DC12-24 형 G3PE-515B-3H DC12-24 형 G3PE-515B-2H DC12-24 형 G3PE-525B-3H DC12-24 형 G3PE-525B-2H DC12-24 형 G3PE-535B-3H DC12-24 형 G3PE-535B-2H DC12-24 형 G3PE-545B-3H DC12-24 형 G3PE-545B-2H DC12-24
*5 정전류 타입이 아닙니다.
・입력 임피던스 600Ω의 경우: DC12V ÷ 600Ω = 20mA
・입력 임피던스 800Ω의 경우: DC12V ÷ 800Ω = 15mA
*6 2017년 3월 말에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
■병렬 연결 가능 대수 계산 방법
(A)：각 온도 조절기의 전압 출력(SSR 구동용) 최대 부하 전류
(B): SSR의 입력 전류
(A)÷(B)＝연결 가능 대수(소수점 이하 절사)
◆계산 예시
형 E5AC-Q□와 단상용 SSR 형 G3PE 조합
①형 E5AC의 출력 사양을 확인합니다.

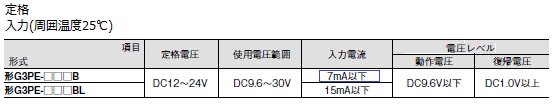

②형 G3PE의 입력 전류를 확인합니다.
③ 계산합니다.
40mA ÷ 7mA =5.714･･ ⇒ 소수점 이하를 버립니다 ⇒ 최대 5대까지 연결할 수 있습니다.

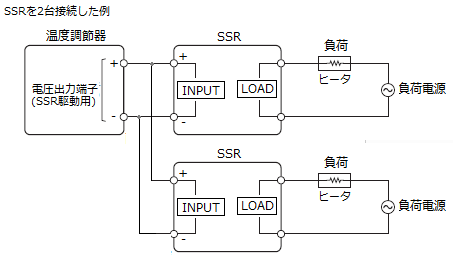

■연결 예시
