2곳의 온도차를 제어할 수 있는 온도 조절기가 있습니까?

2곳의 온도차를 제어할 수 있는 온도 조절기가 있습니까?

형 E5□C, 형 E5□C-T, 형 E5□D, 형 E5□N-H, 형 E5□N-HT 시리즈에서 가능합니다.
(표1)을 참조하십시오.
단, 모든 기종의 입력 기기는 열전대 또는 비접촉식 온도 센서: 형식 ES1B로 제한됩니다.

온도 범위는 선택하신 입력 종별에 따릅니다.
측정된 온도차를 현재값으로 표시합니다.
목표 온도차를 설정하여 ON/OFF 제어, PID 제어 등을 수행할 수 있습니다.

단, 2곳의 각각의 측정 온도를 표시하거나 통신 기능을 사용하여 출력하는 것은 불가능합니다.
온도차가 지시값이 됩니다.
(예: 열전대 A가 100℃, 열전대 B가 80℃인 경우, 현재값은 "20℃"로 표시합니다.)

■설정　■연결　란도 함께 확인해 주십시오.

(표1) 온도차 제어가 가능한 기종
・입력 기기는 열전대 또는 비접촉 온도 센서: 형 ES1B로 한정합니다.
　백금 온도 측정 저항체(Pt100, Jpt100), 서미스터를 사용하는 경우, 2개 지점의 온도차 측정은 불가능합니다.

*1 푸시인 플러스 단자대 타입입니다. Y 단자는 연결할 수 없습니다. 페룰 단자 타입의 온도 센서를 검토해 주십시오. 또는 페룰 단자가 부착된 연선, 페룰 단자가 없는 연선 중 아래 조건을 충족하는 것을 사용하십시오.
・권장 전선: 굵기: 0.25~1. ^5㎜² (AWG24~16 상당)　
　박피 길이: 페룰 단자 미사용 시 8㎜, 페룰 단자 사용 시 10㎜
*2 E5□N-□L형(아날로그 입력 타입)에서는 온도차 제어가 불가능합니다.
*3　형 E5?N 시리즈(베이직 타입)는 2017년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.
*4　형 E5GN 시리즈는 2015년 3월에 생산을 종료했습니다. 대체품 확인 방법은 해당 FAQ를 참조하십시오.

■ 설정
・파라미터 설정이 필요합니다.
고기능 설정 레벨: 「냉접점 보정 방식(CJC)」을 「OFF」로 설정하십시오.
공장 출하 시에는 「ON」으로 설정되어 있습니다.
또한, 고기능 설정 레벨로 전환하려면 보호 기능 해제가 필요합니다.
고기능 설정 레벨로 전환하는 방법은 해당 FAQ 를 참조하십시오.
　

■ 연결
〔예1〕형 E5CC(나사 단자 타입)과 열전대: 형 E52-CA□ (또는 형 E52-IC□, 형 E52-PR□)

아래와 같이 연결하여 사용하십시오.

・열전대 A로 측정한 온도는 제어부 온도, 열전대 B로 측정한 온도는 기준 온도입니다.
　「(열전대 A의 온도)－(열전대 B의 온도)」를 지시합니다.
・열전대 A와 열전대 B는 같은 종류를 사용하십시오.
　(K 열전대와 J 열전대 등의 조합은 불가능합니다.)
・파란색 선은 보상선으로, 검은색 선은 구리 도선으로 사용하십시오.
　보상선은 연결하는 열전대에 맞는 것을 사용하십시오.
　(보상선 형식에 대해서는 관련 FAQ를 참조하십시오.)

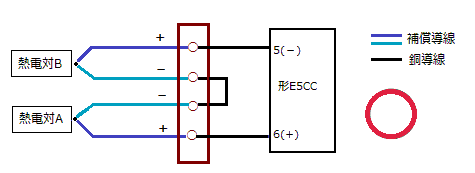

・중계할 경우
　　　
　　　

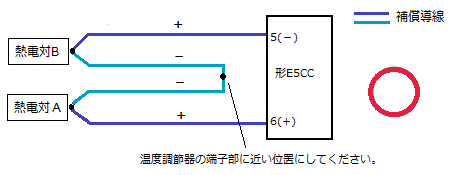

・중계하지 않는 경우
　　
　　
　

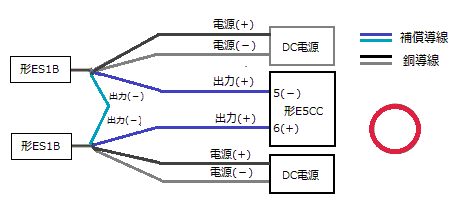

〔예2〕형 E5CC(나사 단자 타입)과 비접촉 온도 센서: 형 ES1B
・2곳의 온도차를 측정할 경우, 절연된 전원을 2개 사용하십시오.
・형식 ES1B는 동일한 형식의 제품을 사용하십시오.
　　

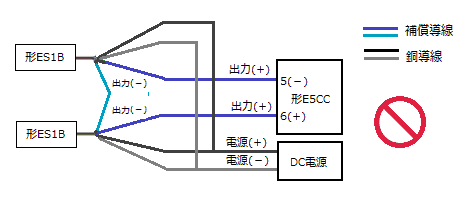

　・전원 1대로는 사용할 수 없으니 주의하십시오. 다음과 같은 연결은 불가능합니다.
