61F의 선동작 방식과 순동작 방식의 차이점을 알려주세요.

61F의 선동작 방식과 순동작 방식의 차이점을 알려주세요.

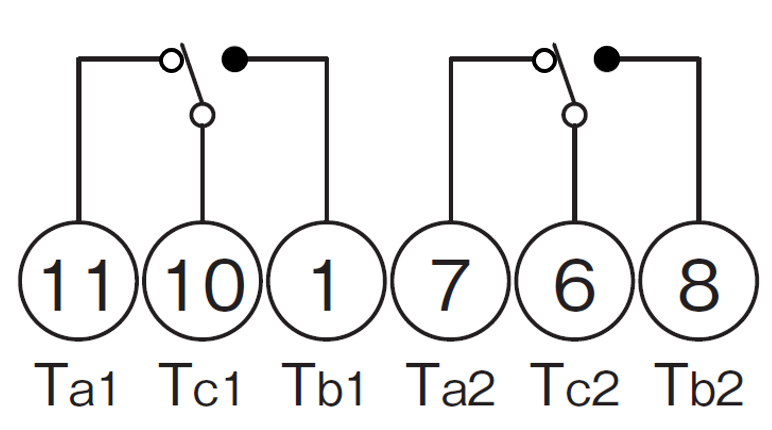

일반적으로 릴레이 유닛에 Ta로 표기된 단자에는 내장 릴레이의 a접점이, Tb 표기에는 b접점이 연결되어 있습니다.
이 연결 방식이 순동작 방식입니다.

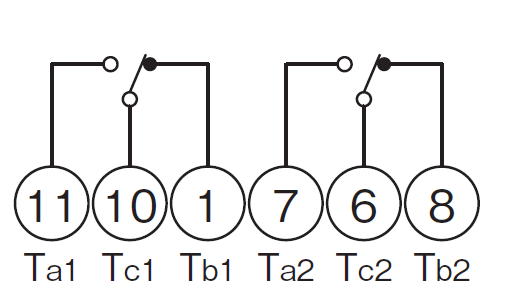

Ta 단자에 내장 릴레이의 b접점, Tb 단자에 a접점이 연결된 타입을 선동작 방식이라고 합니다.
단자 번호로 보면, 전원 투입 후 동작은 선동작 방식도 순동작 방식도 같으므로, 차이를 신경 쓰지 않고 사용하실 수 있습니다.

■주의　
선동작 방식에서는, 전원 OFF 시 Tc-Ta 단자(b접점)가 도통 상태가 됩니다.
선동작 방식을 배수 또는 상한 경보로 사용하시는 경우, 전원 OFF 시 펌프가 동작하거나 경보가 출력되지 않도록 회로 구성에 주의하십시오.
또한 전원 투입 직후 수위가 E1~E2 사이에 있을 경우 동작이 다릅니다.
특정 조건이 없는 경우에는 일반형과 동일한 동작의 순동작 방식을 권장합니다.

■컴팩트 플러그인 타입 고기능 타입
선동작 방식과 순동작 방식의 동작 예시(자동 운전 시)　

전원 상태	수위	선동작 방식			순동작 방식
		8핀	11핀 (자기 유지 없음)	11핀 (자기 유지 있음)	8핀	11핀 *1
		61F-LS-CP08-A	61F-LS-CP11-A	61F-LS-CP11-A	61F-LS-CP08-N 61F-LS-CP08-S	61F-LS-CP11-N 61F-LS-CP11-S
전원 투입 전	-	4-3번이 도통	10-11, 6-7번이 도통	10-11, 6-7번이 도통	4-2번이 도통	10-1번, 6-8번이 도통
전원 투입 후	E2 미만	4-2번이 도통	10-1, 6-8번이 도통	10-1, 6-8번이 도통	4-2번이 도통	10-1, 6-8번이 도통
	E1 미만 E2 이상	4-3번이 도통	10-1, 6-8번이 도통	10-11, 6-7번이 도통	4-2번이 도통	10-1, 6-8번이 도통
	E1 이상	4-3번이 도통	10-11, 6-7번이 도통	10-11, 6-7번이 도통	4-3번이 도통	10-11, 6-7번이 도통
전원 차단 후	-	4-3번이 도통	10-11, 6-7번이 도통	10-11, 6-7번이 도통	4-2번이 도통	10-1, 6-8번이 도통

*1순 동작의 11핀은 자기 유지 있음/없음 동일 동작입니다.


(생산 종료 형식)
■컴팩트 플러그인 타입 고감도용
　선동작 방식과 순동작 방식의 동작 예시(자동 운전 시)　

전원 상태	수위	선동작 방식		순동작 방식
		8핀	11핀	8핀 *2
		61F-GP-N8H	61F-GP-NH	61F-GP-N8HY
전원 투입 전	-	4-3번이 도통	10-11, 6-7번이 도통	4-2번이 도통
전원 투입 후	E2 이하 *3	4-2번이 도통	10-1, 6-8번이 도통	4-2번이 도통
	E1 이하 E2 이상	4-3번이 도통	10-11, 6-7번이 도통	4-2번이 도통
	E1 이상	4-3번이 도통	10-11, 6-7번이 도통	4-3번이 도통
전원 차단 후	-	4-3번이 도통	10-11, 6-7번이 도통	4-2번이 도통

*2　 고감도용순동작 방식은 8핀 타입만 있습니다. 11핀 타입은 없습니다.
*3　 E3 이하의경우도 마찬가지입니다.
