전극대 F03-05와 홀더 PS-□S(R)의 연결 방법을 알려주세요.

전극대 F03-05와 홀더 PS-□S(R)의 연결 방법을 알려주세요.

아래 절차에 따라 연결하십시오.

■연결 절차
・대상 형식
　　전극대　형 F03-05 3P □M　형 F03-05 4P □M　형 F03-05 5P □M　
　　전극 홀더　형 PS-3S　형 PS-4S　형 PS-5S　형 PS-3SR　형 PS-4SR　형 PS-5SR)

절차	장착 방법
1		마이너스 드라이버를 캡 좌우에 있는 홈에 넣고 교대로 비틀듯이 커버를 분리하십시오. 한쪽 홈만으로 무리하게 비틀면 커버가 깨질 수 있습니다

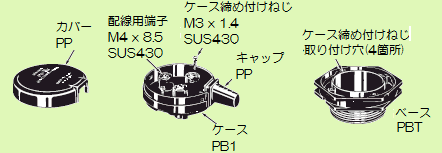

2		케이스 고정 나사 2개를 풀고, 케이스를 들어 올려 베이스 부분을 분리하십시오. 아래와 같은 구성으로 나뉩니다.
3		베이스는 미리 시공된 φ54 커플링 등에 장착합니다.
4		전극 홀더 케이스 내부의 전극 너트에 전극대용 연결 너트를 조이고, 전극 조임 나사로 고정합니다. (조임 토크 1.18N·m)
5		전극 밴드를 전극 밴드용 연결 너트에 삽입하고, 2개의 나사를 조여 내부의 심선과 도통시킵니다.
6		홀더의 베이스는 케이스에 2개의 나사로 고정합니다. (조임 토크 0.7N·m)
7		캡 노즐 부분은 배선 두께에 따라 커터칼 등으로 절단하여 배선 직경에 맞추어 주십시오.
8		전선을 배선용 단자에 연결합니다. 커버부 뒤쪽의 걸쇠를 케이스 후부의 구멍에 넣습니다. 커버 앞부분을 찰칵 소리가 날 때까지 확실히 눌러 장착하십시오.
