레벨 기기의 전극 단자 간 전압을 알려주세요.

레벨 기기의 전극 단자 간 전압을 알려주세요.

AC5V 또는 AC8V 또는 AC24V입니다. 형식에 따라 다릅니다.
(초고감도 타입: 61F-HSL은 약 DC13V)　
아래 표를 참조하십시오.

◆ 대상 형식이 많으므로 Ctrl + F 등으로 검색하는 것을 권장합니다.

또한, 전극간 전압은 공통 단자와 각 레벨 전극 단자 사이의 전압입니다.
이미 설치된 경우 수위에 따라 다릅니다.
배선 케이블이 연결되어 있을 때(전극이 액체에 잠겨 있을 때)의 전압은 액체의 고유 저항에 따라 달라지므로 정해진 값은 없습니다.
배선 케이블이 연결되지 않은 경우(전극이 액체에 잠기지 않은 경우)의 값에 대해서는 아래 표를 참조하십시오.

시리즈	레벨 계기 형식			전극 간 전압

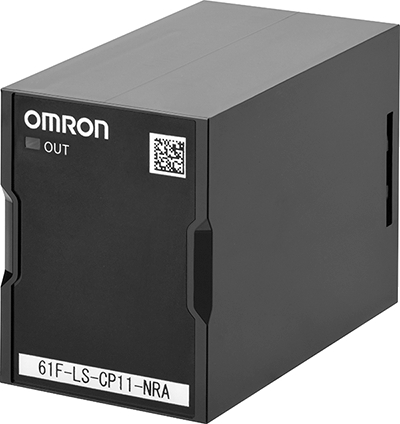

컴팩트 플러그인 타입 61F-LS (61F-LS-CP11-NRA)	〔일반 타입〕 61F-LS-CP11-NRA 61F-LS-CP08-NRA	〔고기능 타입〕 61F-LS-CP11-SRA 61F-LS-CP08-SRA 61F-LS-CP08-SRB 61F-LS-CP11-ARA 61F-LS-CP08-ARA 61F-LS-CP08-ARB	〔DC 전원 타입〕 61F-LS-CP11-BTC 61F-LS-CP11-BRC	AC5V
시리즈	레벨 기기 형식			전극 간 전압
	일반용/고온용	원거리용	고감도용/저감도용
K8DT-LS	〔일반용〕 K8DT-LS1CD K8DT-LS1TD K8DT-LS1CA K8DT-LS1TA	-	-	AC5V
K8AK-LS	〔일반용〕 K8AK-LS1	-	-	AC5V
DC 전원 타입　 61F-GPN-B□	〔일반용〕 61F-GPN-BT	-	-	AC5V
	〔일반용〕 61F-GPN-BC	-	-	AC5V
컴팩트 타입 61F-G□N (61F-G2N)	〔일반용〕 61F-GN　 61F-G1N 61F-G2N 61F-G3N 61F-G4N 61F-IN	〔장거리용〕 61F-GNL 2KM　 61F-G1NL 2KM 61F-G2NL 2KM 61F-G3NL 2KM 61F-G4NL 2KM 61F-INL 2KM 61F-GNL 4KM 61F-G1NL 4KM 61F-G2NL 4KM 61F-G3NL 4KM 61F-G4NL 4KM 61F-INL 4KM	〔고감도용〕 61F-GNH　 61F-G1NH 61F-G2NH 61F-G3NH 61F-G4NH 61F-INH 〔저감도용〕 61F-GND　 61F-G1ND 61F-G2ND 61F-G3ND 61F-G4ND 61F-IND	AC8V
베이스 타입 61F-G□ (61F-G2)	-	-	〔고감도용〕 61F-GH 61F-G1H 61F-G2H 61F-G3H 61F-G4H 61F-IH	AC24V
	〔일반용〕 61F-G 61F-G1 61F-G2 61F-G3 61F-G4 61F-I 〔고온용〕 61F-G 61F-G1T 61F-G2T 61F-G3T 61F-G4T 61F-IT	〔원거리용〕 61F-GL 2KM 61F-G1L 2KM 61F-G2L 2KM 61F-G3L 2KM 61F-G4L 2KM 61F-IL 2KM 61F-GL 4KM 61F-G1L 4KM 61F-G2L 4KM 61F-G3L 4KM 61F-G4L 4KM 61F-IL 4KM	〔저감도용〕 61F-GD　 61F-G1D 61F-G2D 61F-G3D 61F-G4D 61F-ID	AC8V
컴팩트 플러그인 타입 61F-GP-N□ 61F-G3L 4KM 61F-G4L 4KM 61F-IL 4KM 61F-IL 4KM 61F-IL 4KM 61F-IL 4KM 61F-IL 4KM 61F-IL 4KM 61F-IL 4KM	-	-	〔고감도용〕 61F-GP-N8H	AC24V
	〔일반용〕 61F-GP-N 61F-GP-N8 〔고온용〕 61F-GP-NT	〔장거리용〕 61F-GP-NL 2KM 61F-GP-NL 4KM 61F-GP-N8L 2KM 61F-GP-N8L 4KM	〔고감도용〕 61F-GP-NH 〔저감도용〕 61F-GP-ND 61F-GP-N8D	AC8V
플러그인 타입 61F-G□P	-	-	〔고감도용〕 61F-GPH 61F-G1PH 61F-G2PH	AC24V
	〔일반용〕 61F-GP 61F-G1P 61F-G2P 61F-IP	〔장거리용〕 61F-GPL 2KM 61F-G1PL 2KM 61F-G2PL 2KM 61F-IPL 2KM 61F-GPL 4KM 61F-G1PL 4KM 61F-G2PL 4KM 61F-IPL 4KM	〔저감도용〕 61F-GPD 61F-G1PD 61F-G2PD 61F-IPD	AC8V
초고감도 타입 ( 61F-UHS) (61F-HSL)	〔일반용〕 61F-UHS	-	-	AC24V
	〔일반용〕 61F-HSL	-	-	DC1 3V　*

* 전극 회로 전류는 직류 미세 수준이므로 가능한 한 짧은 배선을 권장합니다.
전극 간이 직류이기 때문에 전극에 전식(電蝕)이 발생하므로, 항상 액체에 담근 상태로 사용하는 것은 피하십시오. 또한 전극봉의 극성이나 접지에도 주의하여 배선하십시오.
