전극봉 연결 및 연장에 필요한 부품과 수량을 알려주세요.

전극봉 연결 및 연장에 필요한 부품과 수량을 알려주세요.

전극봉 길이에 따른 필요 부품과 수량은 아래 표와 같습니다.
1극마다 필요한 부품과 수량을 확인하신 후 극 수만큼 합산해 주십시오.

(표1) 전극봉 길이와 필요 부품 개수(1극당)　*각 항목의 상세 내용은 관련 FAQ를 참조하십시오.
・하중 관점에서 전극봉의 연장은 5m 이하(5개 이내)로 사용해 주십시오.
　5m 이상의 길이가 필요한 경우, 전극대 또는 수중 전극으로 검토해 주십시오.
・1m 미만으로 사용할 경우, 전극봉을 절단하여 사용하십시오.
・F03-01, F03-02, F03-03 뒤에는 재질 지정이 필요합니다. 재질별 형식은 (표2)를 참조하십시오.
・전극봉, 연결 너트에는 재질을 나타내는 각인이 있습니다.
・전극봉 세트 F03-60(전극봉(1개), 잠금 너트(2개・스프링 와셔 2개 포함), 연결 너트(1개))도 있습니다.

상품명	형식	전극봉 길이
		1m 이하	~2m 이하	~3m 이하	~4m 이하	~5m 이하
전극봉	F03-01	1	2	3	4	5
연결 너트	F03-02	0	1	2	3	4
잠금 너트	F03-03	1	3	5	7	9

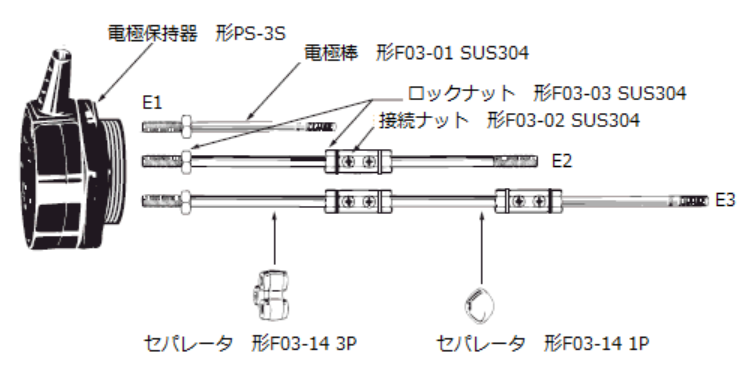

■조립 이미지

　　

(표2) 재질별 형식

종류	재질		형식
전극봉	스테인리스 304	－	F03-01 SUS304
		비닐 튜빙*1	F03-01 SUS304 BINIL
		불소 수지 튜빙 *1	F03-01 SUS304 FLUORORESIN
	스테인리스 316	－	F03-01 SUS316
		비닐 튜빙*1	F03-01 SUS316 BINIL
		불소 수지 튜빙 *1	F03-01 SUS316 FLUORORESIN
	티타늄	－	F03-01 TITANIUM
		불소 수지 튜빙 *1	F03-01 CHITAN FLUORORESIN
	N10665 *2	－	F03-01 HAS B
	N10276 *2	－	F03-01 HAS C
연결 너트	스테인리스 304	－	F03-02 SUS304
	스테인리스 316	－	F03-02 SUS316
	티타늄	－	F03-02 TITANIUM
	N10665 *2	－	F03-02 HAS B
	N10276 *2	－	F03-02 HAS C
잠금 너트	스테인리스 304	－	F03-03 SUS304 *3
	스테인리스 316	－	F03-03 SUS316 *3
	티타늄	－	F03-03 TITANIUM *4
	N10665 *2	－	F03-03 HAS B *4
	N10276 *2	－	F03-03 HAS C *4

*1　전극봉 간의 접촉 또는 이물질 부착 등에 의한 오작동 방지를 위해 전극봉을 피복한 제품입니다. 단, 사용 시에는 전도 확보를 위해 전극봉 선단을 약 10cm 정도 벗겨 사용하십시오. 피복 두께는 약 0.5mm입니다.
또한, 그대로 분리판을 장착할 수 없습니다. 피복을 벗겨 장착하십시오.
*2　 UNS 번호입니다. UNS(Unified Numbering System)는 국제적으로 통일된 1재질=1형식의 금속 재료 식별 번호 시스템입니다.
*3　 동일 재질의 스프링 와셔가 포함되어 있습니다.
*4　 스프링 와셔는 포함되어 있지 않습니다. 와셔를 사용하지 않고 그대로 연결하십시오. (별도로 준비하실 필요는 없습니다.)

●보충 설명
　・전극 홀더 PS-31에는 전극봉이 포함되어 있습니다.
　・공통(접지) 전극은 다른 전극보다 최소 50mm 이상 길게 하십시오.
