DC4~20mA, 0~20mA 등의 아날로그 전류 출력에 여러 대의 기기를 연결할 수 있습니까?

DC4~20mA, 0~20mA 등의 아날로그 전류 출력에 여러 대의 기기를 연결할 수 있습니까?

사양 조건을 충족하면 여러 대의 기기를 연결할 수 있습니다.

・아날로그 전류 신호를 입력하는 기기( 그림 1의〔B1〕〔B2〕 )　의 입력 범위 내에서 신호를 입력하십시오.
・아날로그 전류 신호(DC4~20mA, DC0~20mA 등)를 출력하는 기기( 그림 1의〔A〕 )의 부하 임피던스(허용 부하 저항)와 아날로그 전류 신호를 입력하는 기기( 그림 1의〔B1〕〔B2〕 )의 입력 임피던스를 확인하십시오.

■그림 1　4~20mA 출력 신호에 2대의 기기를 연결하는 경우

　　

R1>R2 조건을 충족할 수 있다면, 여러 대의 연결이 가능합니다.
R1:〔A〕 부하의 임피던스(허용) 부하 저항
R2:〔B〕의 입력 임피던스 합계


■연결 예시
예1　

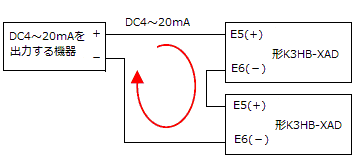

비접촉 온도 센서:형 ES1-LP□-N(DC4~20mA 출력)을 디지털 패널 미터:형 K3HB-XAD 2대에 연결한다.
　　 　

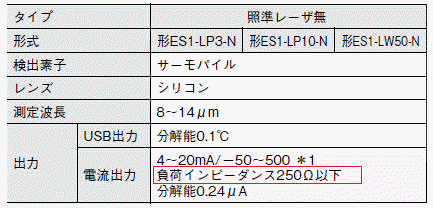

①〔A〕형 ES1-LP□-N의 부하 임피던스를 확인합니다. → 250Ω 이하입니다.

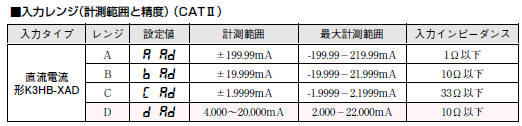

②〔B1〕〔B2〕형 K3HB-XAD의 입력 임피던스를 확인합니다. → 10Ω 이하입니다.

③〔A〕형 ES1-LP□-N의 부하 임피던스 : 250Ω
　〔B1〕형 K3HB-XAD의 입력 임피던스:10Ω
　〔B2〕형 K3HB-XAD의 입력 임피던스: 10Ω
　
　　250Ω ＞ 10Ω × 2대
　　250Ω ＞ 20Ω　　　　　　　⇒ 연결 가능합니다.

■예2　
온도 조절기(디지털 조절계):형 E5CC의 전송 출력을 신호 변환기:형 K3FP-VS-UI-UI와 PLC:형 CP1W-AD041에 연결한다.

　　
①〔A〕형 E5CC의 전송 출력 DC4~20mA의 부하 임피던스를 확인합니다. →　500Ω 이하입니다.
　
②〔B1〕형 K3FP-VS-UI-UI의 DC4~20mA 입력 시 입력 임피던스를 확인합니다.
　　　 →　약 50Ω입니다.
　
③〔B2〕형 CP1W-AD041의 DC4~20mA 입력 시 입력 임피던스를 확인합니다. → 약 250Ω입니다.
　
④〔A〕형 E5CC　　　　　 전송 출력의 부하 임피던스　　　　: 500Ω
　〔B1〕형 K3FK-VS-UI-UI　 DC4~20mA 입력 시 입력 임피던스 :50Ω
　〔B2〕형 CP1W-AD041　　DC4~20mA 입력 시 입력 임피던스 : 250Ω
　 500Ω　＞　50Ω + 250Ω
　 500Ω　＞　300Ω　　　　　　　　⇒　연결 가능합니다.

■예3　

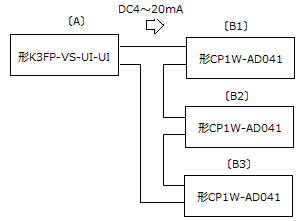

신호 변환기: 형식 K3FP-VS-UI-UI의 DC4~20mA 출력을 PLC: 형식 CP1W-AD041 3대에 연결한다.
