전극 홀더 PS-□S와 전극봉의 연결 방법을 알려주세요.

전극 홀더 PS-□S와 전극봉의 연결 방법을 알려주세요.

아래 표를 참조하십시오.

■전극 홀더 형식 PS-□S(R) 전극봉과의 연결 절차
(대상 형식: 형 PS-3S, 형 PS-4S, 형 PS-5S, 형 PS-3SR, 형 PS-4SR, 형 PS-5SR)

・정수 등 유속이 빠르거나 파도가 큰 경우 방파관을 설치하는 것을 권장합니다.
　 자세한 내용은 해당 FAQ를 참조하십시오.
・전극봉을 연장할 경우 해당 FAQ를 참조하십시오.
　또한, 전극봉의 길이(연장하는 개수)에 따라 필요한 부품의 수량이 다릅니다.
・보호 커버: 형식 F03-11의 설치 방법은 해당 FAQ를 참조하십시오.
・전극 홀더: 형식 PS-□S의 설치 방법은 해당 FAQ를 참조하십시오.

절차	설치 방법
1		마이너스 드라이버를 캡 좌우에 있는 홈에 넣고, 교대로 비틀듯이 커버를 분리하십시오. 한쪽 홈만으로 무리하게 비틀면 커버가 깨질 수 있으니 주의하십시오.

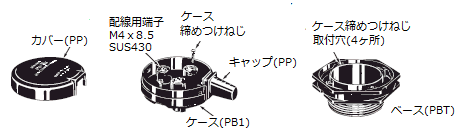

2		케이스 고정 나사 2개를 풀고, 케이스를 들어 올려 베이스 부분을 분리하십시오. 아래와 같은 구성으로 나뉩니다.
3		베이스를 미리 설치된 φ54 커플링 등에 장착합니다.
4		케이스에 전극봉을 회전이 멈출 때까지 나사로 조이고, 록 너트 F03-03으로 조여 주세요. 그 후, 전극 고정 나사 M3.5를 조입니다. (조임 토크 0.45~0.55N·m)
6		케이스를 베이스에 장착합니다. (조임 토크 0.7N·m)
7		캡 노즐 부분은 배선 두께에 따라 커터칼 등으로 잘라 배선 직경에 맞추십시오.
8		전선을 배선용 단자에 연결합니다.
9		커버부 뒤쪽의 걸쇠를 케이스 후부의 구멍에 넣습니다. 커버 앞부분을 '찰칵' 소리가 날 때까지 확실히 눌러 장착하십시오.
