디지털 패널 미터 K3HB의 BCD 출력이 나오지 않습니다. 해결 방법을 알려주세요.

디지털 패널 미터 K3HB의 BCD 출력이 나오지 않습니다. 해결 방법을 알려주세요.

다음 항목에 대해 확인해 주십시오.

① 형식
BCD 출력 기능이 있는 기종인지 확인해 주십시오.
본체 케이스 상단에 전체 형식 각인이 있습니다. BCD 출력 기능이 있는 경우 형식: K3HB-□-BCD□


② 배선
REQ 신호가 입력되고 있는지 확인해 주십시오.
단, K3HB-C 형식의 경우 MAX.REQ 신호, MIN.REQ 신호는 무효입니다.

신호명	내용	형 K32-BCD	본체 BCD 단자 번호
COM	GND	1	1
	-	25	37
	GND	37	49
REQ	계측 출력 요청	26	38
MAX.REQ	최대값 요청	27	39
MIN.REQ	최소값 요청	28	40

③　REQ 신호 입력과 데이터 읽기 타이밍　

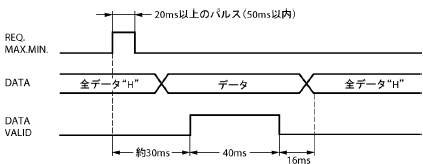

③-1 샘플링 데이터의 경우
REQ 신호의 상승 약 30ms에 데이터가 확립되고, D.V. 신호가 ON되는 타이밍에 데이터를 읽어들였는지 확인해 주십시오.
D.V. 신호는 40ms 후에 OFF되며, 이후 16ms 후에 DATA는 OFF됩니다.
PLC에서 읽을 때: D.V. 신호가 ON 상태일 때 읽는지 확인하십시오.
　　

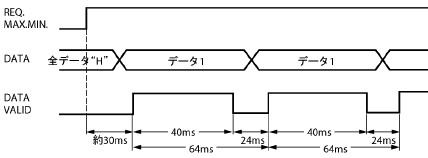

　③-2 연속 데이터의 경우: REQ 신호를 계속 ON 상태로 유지하면 64ms마다 DATA 신호가 출력됩니다.

　　

④ 본체 상태
RUN 신호가 나오지 않을 때는 DATA 신호가 출력되지 않습니다. 본체가 아래 상태가 아닌지 확인해 주십시오.
・운전 모드, 테스트 모드 이외의 경우
・언더플로우, 오버플로우 이외의 오류가 발생했을 때

⑤ 연결 대수
2대 이상의 DPM에 동시에 REQ 신호를 입력하고 있지 않은지 확인해 주십시오.

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 참조하십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
