디지털 패널 미터에 미쓰비시 전기제 인버터의 FM 출력을 입력하여 회전수를 rpm으로 표시하고 싶습니다. 가능한 기종과 설정을 알려주세요.
- 등록일
- 2025. 12. 17.
디지털 패널 미터에 미쓰비시 전기제 인버터의 FM 출력을 입력하여 회전수를 rpm으로 표시하고 싶습니다. 가능한 기종과 설정을 알려주세요.
K3HB-R 시리즈, K3MA-F 시리즈에서 가능합니다.
미쓰비시전기제 인버터의 FM 출력 전압 펄스 주파수를 계측하여 회전수(rpm)를 표시합니다.
(참고: 모든 조합에 대한 보증을 하지 않습니다. 사전에 오므론제 디지털 패널 미터와 미쓰비시전기제 인버터의 입출력 사양이 일치하는지 확인해 주시기 바랍니다.)
기종에 따라 설정이 다릅니다. 아래 표를 참조하십시오.
(표1) K3HB-R 시리즈
(표 2) K3MA-F 시리즈
또한, 회전수(rpm)가 아닌 주파수(Hz)로 표시하고자 하는 경우, 해당 FAQ를 참조해 주십시오.
(표1) K3HB-R
| 예시 | 입력 주파수가 1440Hz일 때 「3600(rpm)」(소수점 없음)으로 표시한다. (모터 회전수가 3600rpm일 때, 미쓰비시 인버터의 FM 출력은 1440Hz 펄스 출력을 한다) | |
| 대상 기종 | K3HB-RNB-? | |
| K3HB-R의 입력 조건 (전압 펄스) | ON 시 : 4.5~30V OFF 시：-30 ～ 2V 50kHz 최대. ON/OFF 펄스 폭 9μs 이상 입력 임피던스: 10k? | |
| 설정 파라미터 (초기 설정 레벨) | 기능 | F1 |
| 입력 종별 A | 00 | |
| 프리스케일 AX | 4.1666 | |
| 프리스케일 AY | 10 -2(승) | |
| 소수점 위치 | □□□□□(소수점 없음) | |
| 계산 예 | 계산식: 입력 주파수(Hz) × 60 × α = 표시값 (α는 프리스케일 값입니다.) 1440×60×α = 3600 = 4.1666×0.01 ・주파수는 1초당 수치이지만, "입력 주파수×60"으로 1분당으로 변환합니다. | |

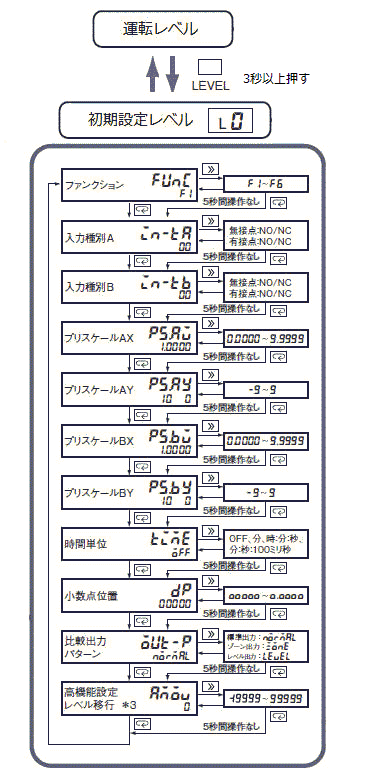

| 설정 절차 | 1. 전원을 켭니다. (운전 레벨로 진입합니다.) 2. LEVEL 키를 누릅니다(3초 이상), 초기 설정 레벨로 들어갑니다. 3. 각 파라미터 설정을 진행하십시오. ★설정값 변경 매개변수 표시 중 SHIFT 키를 누르면 설정값이 깜빡이며 변경 가능한 상태가 됩니다. UP 키로 설정값을 변경하고, MODE 키를 누르면 다음 파라미터로 전환되며 설정값이 등록됩니다. | |
(표2) K3MA-F
| 예 | 입력 주파수가 1440Hz일 때 "3600(rpm)"으로 표시한다. (모터 회전수가 3600rpm일 때, 미쓰비시 인버터의 FM 출력은 1440Hz 펄스 출력을 한다.) | |
| 대상 기종 | K3MA-F 시리즈 전 기종 | |
| 형 K3MA-F의 입력 조건 (전압 펄스) | ON 시 : 4.5~30V OFF 시 : 0~2V 50kHz 최대. ON/OFF 펄스 폭 9μs 이상 입력 임피던스: 10k? | |
| 설정 파라미터 (초기 설정 레벨) | 스케일링 입력값 | 1440 |
| 스케일링 표시값 | 3600 | |
| 소수점 위치 | □□□□□(소수점 없음) | |

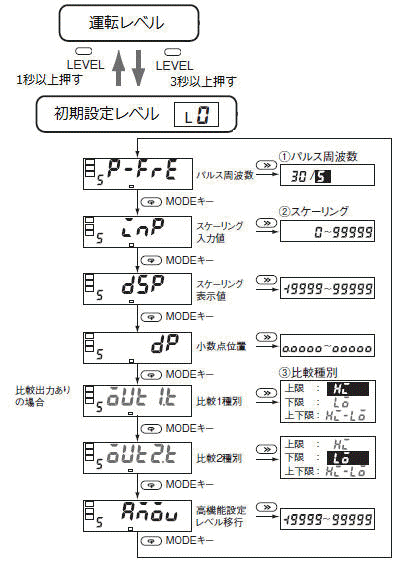

| 설정 절차 | 1. 전원을 켭니다. (운전 레벨로 진입합니다.) 2. LEVEL 키를 누릅니다(3초 이상), 초기 설정 레벨로 진입합니다. 3. 각 파라미터 설정을 수행하십시오. | |
■K3HB-R 시리즈 대상 기종
・형식 말단의 전압은 전원 전압입니다.
| 출력 사양 | 형식 | |
| 없음 | － | K3HB-RNB-A AC100-240 K3HB-RNB-A AC/DC24 |
| 릴레이 접점 | H, L: 각 1c | K3HB-RNB-CPAC11 AC100-240 K3HB-RNB-CPAC11 AC/DC24 |
| HH, H, PASS, L, LL: PASS는 1c, PASS 이외는 1a | K3HB-RNB-CPAC21 AC100-240 K3HB-RNB-CPAC21 AC/DC24 | |
| 트랜지스터 | NPN 오픈 컬렉터 HH, H, PASS, L, LL | K3HB-RNB-AT11 AC100-240 K3HB-RNB-AT11 AC/DC24 |
| BCD 및 트랜지스터 | NPN 오픈 컬렉터 5자리 출력 및 HH, H, PASS, L, LL | K3HB-RNB-ABCD1 AC100-240 K3HB-RNB-ABCD1 AC/DC24 |
| 통신(RS-232C) 트랜지스터 | NPN 오픈 컬렉터 HH, H, PASS, L, LL | K3HB-RNB-FLK1AT11 AC100-240 K3HB-RNB-FLK1AT11 AC/DC24 |
| 통신(RS-485) 트랜지스터 | NPN 오픈 컬렉터 HH, H, PASS, L, LL | K3HB-RNB-FLK3AT11 AC100-240 K3HB-RNB-FLK3AT11 AC/DC24 |
| 선형 전류 트랜지스터 | NPN 오픈 컬렉터 HH, H, PASS, L, LL | K3HB-RNB-L1AT11 AC100-240 K3HB-RNB-L1AT11 AC/DC24 |
| 선형 전압 트랜지스터 | NPN 오픈 컬렉터 HH, H, PASS, L, LL | K3HB-RNB-L2AT11 AC100-240 K3HB-RNB-L2AT11 AC/DC24 |
| DeviceNet | DeviceNet | K3HB-RNB-A-DRT1 AC100-240 K3HB-RNB-A-DRT1 AC/DC24 |
■K3MA-F 시리즈 대상 기종
・형식 말단의 전압은 전원 전압입니다.
| 출력 사양 | 형식 | |
| 없음 | － | K3MA-F AC100-240V K3MA-F AC/DC24 |
| 릴레이 접점 | 2출력, 각 1a | K3MA-F-A2 AC100-240V K3MA-F-A2 AC/DC24V |
■참고사항
작동 절차에 대해서는 제품 정보( K3HB-R은 여기, K3MA-F는 여기 )에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 사용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다)
(보충)
회전수 표시에 필요한 설정 파라미터에 대해 기재하고 있습니다.
깜빡임을 더 억제하고 싶은 등 사용 조건에 따라서는 위 외에도 설정이 필요합니다.
