RS485, RS232C 통신 기능이 있는 K3HB를 PC의 USB에 연결하는 방법을 알려주세요.

RS485

통신 변환기 K3SC-10 *1과 조합하여 PC의 USB에 연결할 수 있습니다.
K3SC-10 *1에서 주국 기기, 통신 변환기, 종국 기기의 통신 연결 조건을 맞춰 주십시오.
(통신 보레이트, 통신 스톱 비트, 통신 데이터 길이, 통신 패리티 항목)

또한 USB 드라이버는 당사 홈페이지에서 제공하고 있습니다.
K3SC-10 *1의 가상 COM 포트 대응 USB 드라이버는 반드시 최신 버전을 사용하십시오.
최신 드라이버는 여기에서 다운로드할 수 있습니다. (다운로드에는 무료 회원 가입이 필요합니다.)
또한, RS-232C의 경우 USB 드라이버는 필요하지 않습니다.

■ RS485

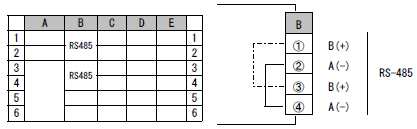

・단자 배치

・상위 시스템과 통신할 경우, 단자 번호 B1~B4에 연결하십시오.
또한, 크로스 배선을 고려한 단자 배열이므로 B1과 B3, B2와 B4 단자는 내부 회로로 연결되어 있습니다.
・연결 형태는 1:1 또는 1:N입니다. 1:N 설치 시 상위 컴퓨터를 포함해 최대 32대까지 연결할 수 있습니다.
・케이블 길이는 합계 최대 500m입니다.
・케이블에는 차폐 트위스트 페어선(AWG16~AWG28)을 사용하십시오.
・상위 컴퓨터를 포함하여 전송로의 양단에는 터미네이터를 설치하십시오. 터미네이터에는 100~125Ω(1/2W) 저항을 사용하십시오.
・RS-232C와의 연결에는 232C-485 변환기를 사용하십시오.

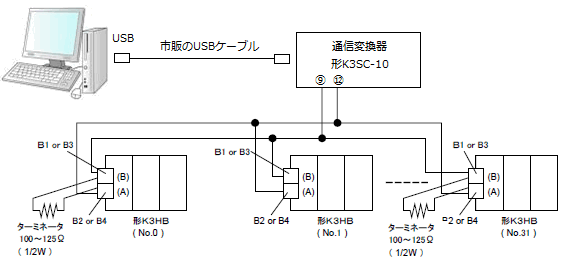

・사용 예

?

RS-232C

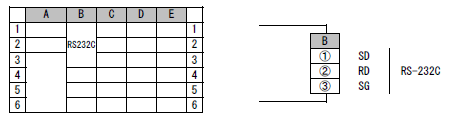

・단자 배치

・상위 시스템과 통신할 경우 단자 번호 B1~B3에 연결하십시오.
・연결 형태는 1:1입니다.
・케이블 길이는 최대 15m입니다. 선로 길이를 연장할 경우 통신 변환기 K3SC형 사용을 검토하십시오.RS-232C를 RS485로 변환함으로써 통신 거리를 늘릴 수 있습니다.
・형 K3SC-10 *1 －K3HB 간 케이블에는 차폐 트위스트 페어선(AWG16～AWG28)을 사용하십시오.

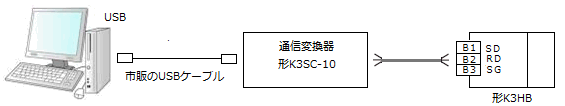

・사용 예

　

・USB⇔RS-232C 간은 비절연입니다.


■요청 사항
통신 프레임 구성, 통신 사양에 대해서는 K3HB 제품 정보 URL에서 통신 매뉴얼을 다운로드하여 사용하십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)

*1 K3SC-10은 2023년 3월에 생산을 종료합니다. 대체품 확인 방법에 대해서는 해당 FAQ를 참조하십시오.
