전압 펄스 출력 센서 1대에 디지털 패널 미터 여러 대를 연결할 수 있나요?

전압 펄스 출력 센서 1대에 디지털 패널 미터 여러 대를 연결할 수 있나요?

센서의 내부 임피던스에 따라 다릅니다.
아래 계산식으로 연결 가능한 대수를 확인해 주십시오.

■연결 가능한 대수 계산 방법
　

■디지털 패널 미터: K3HB-R, K3HB-P, K3HB-C, K3MA-F

・입력 임피던스：10KΩ
・ON 전압 최소값　　: DC4.5V

* 주의　
K3GN은 펄스 입력으로 사용할 경우, 전압 펄스 입력이 불가능합니다. 무전압 입력만 가능합니다.

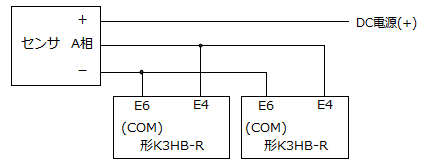

■배선 아래와 같은 병렬 연결이 됩니다. (K3HB-R의 예)
　

■예시
로터리 인코더 E6B2-CWZ3E(전압 출력)을 전원 전압 DC12V로 구동하고, K3HB-R 2대에 연결하는 경우
　　
　　따라서 최대 8대까지 연결 가능 ⇒ 2대 연결은 가능합니다.
