교류 전류를 측정, 표시할 수 있는 디지털 패널 미터가 있나요?

교류 전류를 측정

교류 전류를 측정, 표시할 수 있는 기종은 K3HB-XAA 시리즈가 있습니다.

■K3HB-XAA 시리즈


　
・입력 범위
아래 4가지 레인지가 있습니다. 최대 10.000A까지 측정 가능합니다.

●입력 레인지와 표시 범위

범위	설정값	계측 범위	표시 범위
A		0.000~10.000A	-19999~99999
B		0.0000~1.9999A
C		0.00~199.99mA
D		0.000~19.999mA

10A 이상의 전류값을 측정하고자 할 경우, 시판 CT(*)를 조합하여 사용하십시오.
■ 연결 이미지 도면
　
　* 2차측 전류 10A 이하, 정격 부하 0.5VA 이상

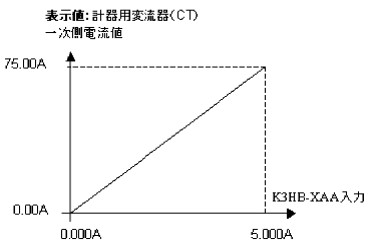

구매 후 설정으로 CT의 1차측 전류를 표시할 수도 있습니다.
【예】75:5 계기용 변류기(CT) 사용 시
　　
　

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 참조해 주십시오.
(단, 무료 회원 가입 및 로그인이 필요합니다.)
