디지털 패널 미터의 측정 정확도 읽는 방법을 알려주세요.

디지털 패널 미터의 측정 정확도 읽는 방법을 알려주세요.

측정 정밀도는 주로 「±?%rdg±?디지트 이하」 또는 「±?%FS±?디지트」로 표시합니다.
?에는 수치가 들어갑니다.

・rdg 　　　: 읽기값(리딩: Reading)의 약자로, 현재 표시값입니다.
・디지트: 표시값의 자릿수를 의미합니다. 1디지트는 표시 가능한 최소값입니다.
・FS　　　　: 풀 스케일(Full Scale)의 약자입니다. 계측 범위의 폭을 의미합니다.

구체적인 계산에 대해서는 아래 예시를 참조하십시오.

【예1】형식 K3HB-XVA
・입력 레인지(계측 범위와 측정 정밀도)



■ 입력 레인지 A(측정 범위 0.0~400.0V) 사용 시
【예1-1】100V 입력 시
　・측정 정확도: ±0.3%rdg±5디지트 이하 (카탈로그 표 참조)
　・rdg: 100.0V
　・1디지트: 0.1V
　・계산식
　　　측정 정확도 = ±0.3% × 100.0V ± 5 × 0.1V
　　　　　　　 = ±(0.003x100.0V)±0.5V
　　　　　　　 = ±0.3V±0.5V
　　　　　　　 = ±0.8V
　*　100V 입력 시 측정 정밀도는 ±0.8V가 됩니다.

【예1-2】30V가 입력된 경우
　・측정 정확도: ±0.15%FS
　　(입력값이 입력 최대값(400.0V)의 10% 이하이므로, 측정 정확도: ±0.15%FS가 적용됩니다.)
　・rdg: 30.0V
　・FS：400V　(400V-(-0V))　　　
　・계산식
　　　측정 정확도 = ±0.15% × 400.0V
　　　　　　　 = ±0.0015x400.0V
　　　　　　　 = ±0.6V
　*　30V 입력 시 측정 정밀도는 ±0.6V가 됩니다.

【예2】형 K3GN

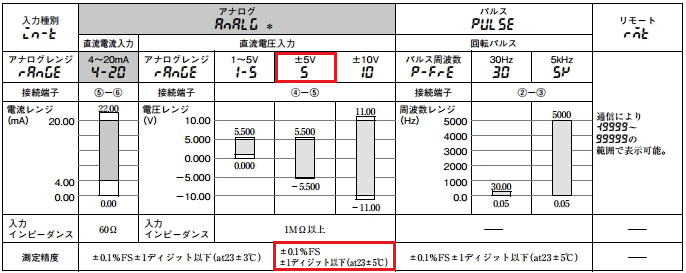

・입력 레인지(계측 범위와 측정 정확도)


【예2-1】입력 레인지 ±5V(계측 범위 -5.500~5.500V) 사용 시
　・측정 정확도: ±0.1%FS±1디지트 이하 (카탈로그 표 기준)
　・FS: 10V(5V-(-5V)
　・1디지트: 0.001V
　・계산식
　　　측정 정확도 = ±0.1%FS±1디지트
　　　　　　　　= ±(0.001 × {5V - (-5V)} ± 0.001V
　　　　　　　　= ±0.01V±0.001V
　　　　　　　　= ±0.011V

　* 입력값에 관계없이 측정 정밀도는 ±0.011V가 됩니다.

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
