전압·전류 입력으로 리니어 출력이 가능한 디지털 패널 미터가 있나요?

형 K3HB-X, 형 K3HB-S, 형 K3HB-V 시리즈에 선형 출력 기능이 있는 기종이 있습니다.
선형 출력은 계측값의 변화에 비례한 전류(또는 전압)를 출력합니다.
(평균화 처리를 하는 경우, 평균화된 후의 값에 따라 출력합니다)

출력 범위는 임의로 설정할 수 있습니다.

선형 출력의 신호 형태(전류 또는 전압)는 기종에 따라 다릅니다.
입력 사양을 확인하신 후 선정해 주십시오.

■ 전압·전류 패널 미터 K3HB-X 시리즈
아래 형식에는 모두 오픈 컬렉터 출력(HH, H, PASS, L, LL)이 포함됩니다

입력 타입	입력 레인지 및 계측 범위	선형 출력	형식
직류 전압 입력 유형	A　±199.99V B　±19.999V C　±1.9999V D　1.0000~5.0000V	0~20mA 4~20mA	형식 K3HB-XVD-L1AT11
		0~5V 1~5V 0~10V	형 K3HB-XVD-L2AT11
직류 전류 입력 유형	A ±199.99mA B ±19.999mA C ±1.9999mA D　4.000~20.000mA	0~20mA 4~20mA	형 K3HB-XAD-L1AT11
		0~5V 1~5V 0~10V	형 K3HB-XAD-L2AT11
교류 전압 입력 유형	A　0.0~400.0V B　0.00~199.99V C　0.000~19.999V D　0.0000~1.9999V	0~20mA 4~20mA	형 K3HB-XVA-L1AT11
		0~5V 1~5V 0~10V	형 K3HB-XVA-L2AT11
교류 전류 입력 유형	A　0.000~10.000A B　0.0000~1.9999A C　0.00～199.99mA D　0.000～19.999mA	0~20mA 4~20mA	형 K3HB-XAA-L1AT11
		0~5V 1~5V 0~10V	형 K3HB-XAA-L2AT11

　
■ 고속 응답 디지털 패널 미터 형 K3HB-S 시리즈

입력 레인지와 계측 범위 (입력 범위: 계측 범위)		선형 출력	형식
0~20mA: 0.000~20.000mA 4~20mA: 4.000~20.000mA 0~5V: 0.000~5.000V 1~5V: 1.000~5.000V ±5V: ±5.000V　 ±10V: ±10.000V		0~20mA 4~20mA	형식 K3HB-SSD-L1AT11
		0~5V 1~5V 0~10V	형 K3HB-SSD-L2AT11

■ 로드셀, mV 미터 형 K3HB-V 시리즈

입력 레인지와 계측 범위		선형 출력	형식
A 범위: 0.00~199.99mV B 레인지: 0.000~9.999mV C 범위: ±100.00mV D 범위: ±199.99mV		0~20mA 4~20mA	형 K3HB-VLC-L1BT11 *1 형 K3HB-VLC-L1ET11 *2
		0~5V 1~5V 0~10V	형 K3HB-VLC-L2BT11 *1 형 K3HB-VLC-L2ET11 *2

*1　외부 공급 전원: DC10V　100mA
*2　외부 공급 전원: DC 5V 100mA

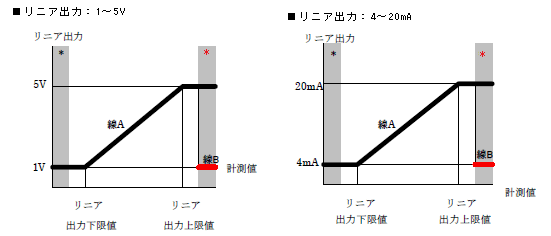

■선형 출력 범위 설정
　선형 출력 상한값, 선형 출력 하한값을 설정합니다.
　・1~5V 출력 시: 선형 출력 상한값일 때 5V, 선형 출력 하한값일 때 0V를 출력합니다.
　・4~20mA 출력 시: 리니어 출력 상한값일 때 20mA, 리니어 출력 하한값일 때 4mA를 출력합니다.


・「 * 」 부분은 입력 이상 영역입니다.
　 「입력 이상 시 동작」이 「입력 이상」으로 설정된 경우, 출력은 〔선 B〕 상태가 됩니다. (기타 경우에는 〔선 A〕 상태가 됩니다.)
・미측정 상태, 운전 정지 중에는 MIN 값(4~20mA라면 4mA)을 출력합니다.

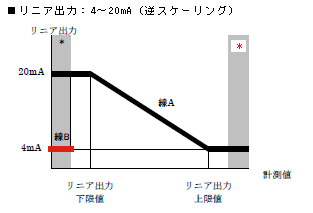

・상한값과 하한값 사이에 크고 작은 관계는 없습니다. (아래는 역 스케일링 예시입니다.)

　
■참고사항
설정 파라미터 상세 내용, 조작 절차 등은 아래 제품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 활용해 주십시오.
(사용자 매뉴얼 다운로드 시 무료 회원 가입이 필요합니다.)
