디지털 패널 미터에서 상승 불안정 시간의 계측을 무시하는 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
디지털 패널 미터에서 상승 불안정 시간의 계측을 무시하는 방법을 알려주세요.
기동 보상 타이머 기능을 사용하십시오.
돌입 전류나 모터 기동 시 저회전, 상승 불안정 시간 등의 측정을 피할 수 있습니다.
단, 기종에 따라 기능 유무가 다릅니다. 아래 표를 확인해 주십시오.
(표1) 디지털 패널 미터 기동 보상 타이머 기능 유무와 동작, 설정
| 시리즈 | 개요 | |
| 전압・전류 패널 미터 | 형 K3HB-X | ■기능 사용 가능 조건 이벤트 입력이 있는 기종만 지원합니다. S-TMR는 이벤트 입력을 사용합니다. (표 2)를 참조하십시오. ■작동 이벤트 입력의 「S-TMR 입력」이 ON이 되었을 때, 설정된 시간이 경과할 때까지 계측을 수행하지 않는 기능입니다. S-TMR 입력을 ON으로 한 상태에서 전원을 켠 경우, 전원 켜기부터 설정한 시간이 지난 후 계측을 시작합니다. *1 미측정 기간 동안 PV 표시가 「-----」로 표시되며 출력도 하지 않습니다. ■설정 ・파라미터: 고기능 설정 레벨 S-TMR ・초기값 : 0.0(기동 보상 타이머 무효) ・설정 범위：0.0~99.9초 (설정 예)를 참조하십시오. |
| 고속 응답 디지털 패널 미터 | 형 K3HB-S | |
| 회전 펄스 미터 | 형 K3HB-R | |
| 온도 패널 미터 | 형 K3HB-H | |
| 로드셀, mV 미터 | 형 K3HB-V | |
| 시간 인터벌 미터 | 형 K3HB-P | 기능이 없습니다. |
| 적산/가감산 펄스 미터 | 형 K3HB-C | 기능 없음 |
| 소형 디지털 패널 미터 | 형 K3GN | ■기능 사용 가능 조건 펄스 입력으로 사용할 경우에만 사용할 수 있습니다. ■동작 전원을 켠 후 일정 시간 동안 계측 동작을 하지 않고 대기 상태를 유지하는 기능입니다. K3GN 형식과 회전체 전원을 동시에 켠 경우, 전원 켜기부터 설정된 시간이 지난 후 계측을 시작합니다. ■설정 ・파라미터: 고기능 설정 레벨 S-TMR ・초기값 : 0.0(기동 보정 타이머 무효) ・설정 범위：0.0~99.9초 |
| 회전·속도·유량 지시계/지시경보계 | 형 K3MA-F | ■기능 사용 가능 조건 특별히 없습니다. ■동작 전원을 켠 후 일정 시간 동안 계측 동작을 하지 않고 대기 상태를 유지하는 기능입니다. K3MA-F형과 회전체 전원을 동시에 켠 경우, 전원 투입 후 설정된 시간이 지나면 계측을 시작합니다. ■설정 ・파라미터: 고기능 설정 레벨 S-TMR ・초기값 : 0.0(기동 보정 타이머 무효) ・설정 범위：0.0~99.9초 |
| 스케일링 미터/ 미터 릴레이 | 형 K3MA-J | 기능이 없습니다. |
| 온도 지시계/ 지시경보계 | 형 K3MA-L | 기능이 없습니다. |
이미 계측을 수행 중인 상태에서 S-TMR 입력을 ON으로 설정하면, 입력 상승 시점부터 미계측 상태가 되며 설정된 시간 후 계측을 재개합니다.
(표2) 대상 기종(대표 예)
| 시리즈 | 종류 | 대상 기종(대표 예) | |
| 전압・전류 패널 미터 형 K3HB-X | 직류 입력 | 직류 전압 입력 타입 | 직류 전류 입력 타입 |
| 형 K3HB-XVD-A1 형 K3HB-XVD-CPAC11 형 K3HB-XVD-CPAC21 형 K3HB-XVD-AT11 형 K3HB-XVD-ABCD1 형 K3HB-XVD-FLK1AT11 형 K3HB-XVD-FLK3AT11 형 K3HB-XVD-L1AT11 형 K3HB-XVD-L2AT11 형 K3HB-XVD-A-DRT1 | 형 K3HB-XAD-A1 형 K3HB-XAD-CPAC11 형 K3HB-XAD-CPAC21 형 K3HB-XAD-AT11 형 K3HB-XAD-ABCD1 형 K3HB-XAD-FLK1AT11 형 K3HB-XAD-FLK3AT11 형 K3HB-XAD-L1AT11 형 K3HB-XAD-L2AT11 형 K3HB-XAD-A-DRT1 | ||
교류 입력 | 교류 전압 입력 타입 | 교류 전류 입력 타입 | |
| 형 K3HB-XVA-1 형 K3HB-XVA-CPAC11 형 K3HB-XVA-CPAC21 형 K3HB-XVA-T11 형 K3HB-XVA-BCD1 형 K3HB-XVA-FLK1AT11 형 K3HB-XVA-FLK3AT11 형 K3HB-XVA-L1AT11 형 K3HB-XVA-L2AT11 형 K3HB-XVA-DRT1 | 형 K3HB-XAA-1 형 K3HB-XAA-CPAC11 형 K3HB-XAA-CPAC21 형 K3HB-XAA-T11 형 K3HB-XAA-BCD1 형 K3HB-XAA-FLK1AT11 형 K3HB-XAA-FLK3AT11 형 K3HB-XAA-L1AT11 형 K3HB-XAA-L2AT11 형 K3HB-XAA-DRT1 | ||
| 시리즈 | 종류 | 대상 기종(대표 예) | |
| 고속 응답 디지털 패널 미터 형 K3HB-S | 형 K3HB-SSD-CPAC11 형 K3HB-SSD-CPAC12 형 K3HB-SSD-CPAC21 형 K3HB-SSD-CPAC22 형 K3HB-SSD-AT11 형 K3HB-SSD-AT12 형 K3HB-SSD-ABCD1 형 K3HB-SSD-FLK1AT11 형 K3HB-SSD-FLK3AT11 형 K3HB-SSD-L1AT11 형 K3HB-SSD-L2AT11 형 K3HB-SSD-A-DRT1 | ||
| 시리즈 | 대상 기종(대표 예) | ||
| NPN/ 전압 펄스 입력 타입 | PNP 입력 타입 | ||
| 회전 펄스 미터 형 K3HB-R | 형 K3HB-RNB-A 형 K3HB-RNB-CPAC11 형 K3HB-RNB-CPAC21 형 K3HB-RNB-AT11 형 K3HB-RNB-ABCD1 형 K3HB-RNB-FLK1AT11 형 K3HB-RNB-FLK3AT11 형 K3HB-RNB-L1AT11 형 K3HB-RNB-L2AT11 형 K3HB-RNB-A-DRT1 | 형 K3HB-RPB-A 형 K3HB-RPB-CPAC11 형 K3HB-RPB-CPAC21 형 K3HB-RPB-AT11 형 K3HB-RPB-ABCD1 형 K3HB-RPB-FLK1AT11 형 K3HB-RPB-FLK3AT11 형 K3HB-RPB-L1AT11 형 K3HB-RPB-L2AT11 | |
| 시리즈 | 대상 기종(대표 예) | ||
| 온도 패널 미터 형 K3HB-H | 형 K3HB-HTA-1 형 K3HB-HTA-CPAC11 형 K3HB-HTA-CPAC21 형 K3HB-HTA-T11 형 K3HB-HTA-BCD1 형 K3HB-HTA-FLK1AT11 형 K3HB-HTA-FLK3AT11 형 K3HB-HTA-L1AT11 형 K3HB-HTA-L2AT11 형 K3HB-HTA-DRT1 | ||
| 로드셀, mV 미터 형 K3HB-V | 형 K3HB-VLC-B1 형 K3HB-VLC-CPBC11 형 K3HB-VLC-CPBC21 형 K3HB-VLC-BT11 형 K3HB-VLC-BBCD1 형 K3HB-VLC-FLK1BT11 형 K3HB-VLC-FLK3BT11 형 K3HB-VLC-L1BT11 형 K3HB-VLC-L2BT11 형 K3HB-VLC-B-DRT1 | ||

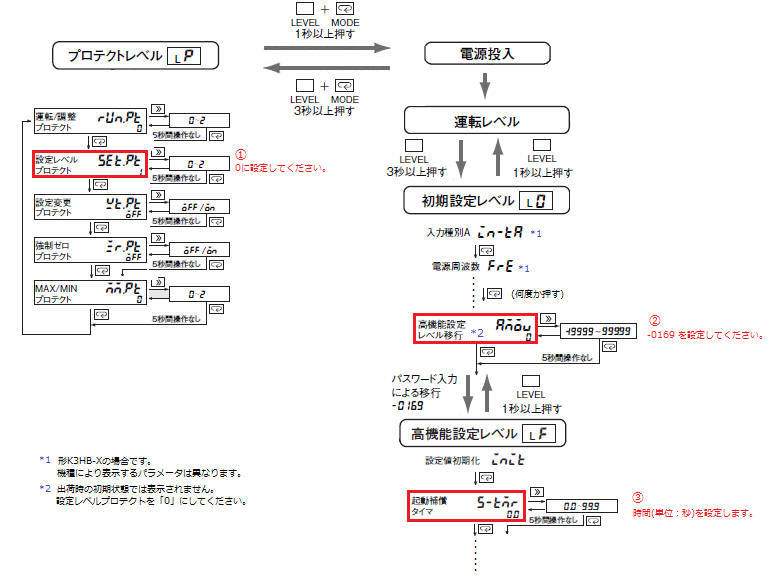

(설정 예) 형 K3HB 시리즈
아래 절차에 따라 설정하십시오.
① 보호 레벨로 전환하여 "설정 레벨 보호"를 "0"으로 설정합니다.
② 초기 설정 레벨로 전환하여, 「고기능 설정 레벨 전환(AMoV)」을 「-0169」로 설정하고, 고기능 설정 레벨로 전환합니다.
③ 고기능 설정 레벨 "기동 보상 타이머(S-tMR)"에 계측을 피할 시간(단위: 초)을 설정합니다.

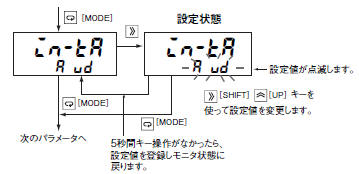

* K3HB 시리즈 설정값 변경 방법
파라미터 표시 중 키를 누르면 설정값이 깜빡이며 변경 가능한 상태가 됩니다.
설정값을 변경하고 키를 누르면 다음 파라미터로 전환되며 설정값이 등록됩니다.
■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 참조하십시오.
(사용자 매뉴얼 다운로드는 무료 회원 가입이 필요합니다.)
