디지털 패널 미터의 비교 출력이란 무엇입니까?

디지털 패널 미터의 비교 출력이란 무엇입니까?

비교 출력이란 측정값과 사전에 설정된 비교값을 비교하여 비교 결과를 출력하는 것입니다.
출력 형태는 릴레이 접점, 트랜지스터 출력이 있습니다.
또한 H, L 두 점을 설정할 수 있는 기종과 HH, H, L, LL 네 점을 설정할 수 있는 기종이 있습니다.

그 출력 방식에는 표준 출력, 존 출력, 레벨 출력의 3가지 종류가 있습니다.
초기 설정 레벨: 비교 출력 패턴에서 설정합니다.
PASS 출력은 표준 출력, 존 출력에서는 동일하게 L 값 이상 H 미만에서 ON하지만, 레벨 출력으로 설정된 경우 LL 이하에서 ON합니다.
공장 출하 시에는 표준 출력으로 설정되어 있습니다.

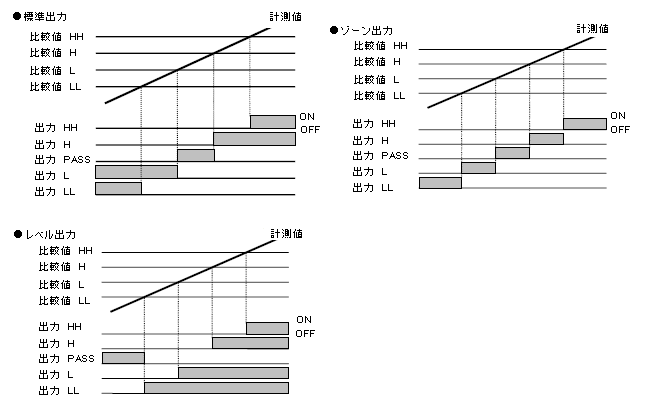

■비교 출력 패턴

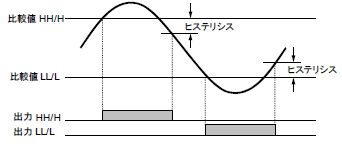

■히스테리시스
비교 출력에는 히스테리시스(ON점과 OFF점에 일정한 폭을 설정)를 설정할 수 있습니다.
히스테리시스를 설정함으로써 입력의 흔들림에 의한 채터링을 방지할 수 있습니다.
히스테리시스는 비교값 HH 및 H에 대해서는 측정값이 감소하는 방향으로 작용하며, 비교값 LL 및 L에 대해서는 측정값이 증가하는 방향으로 작용합니다.
단, 출력 패턴이 「레벨 출력」인 경우, 모두 감소 측으로 작용합니다.

　　

■비교 출력을 강제로 OFF시키고 싶은 경우
　비교 출력은 그 범위 밖으로 벗어나면 자동으로 OFF됩니다.
　범위 내에 있을 때 강제로 OFF시키고 싶은 경우, 이벤트 입력이 있는 기종이라면 RESET 입력을 넣음으로써, 그 동안 비교 출력을 OFF할 수 있습니다.
　RESET 입력 중에는 계측을 수행하지 않으므로 PV 표시는 -----가 되고, 비교 출력은 OFF가 됩니다.
　또한, Max값・Min값도 리셋됩니다.　

■참고사항
　설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 이용해 주십시오.
　(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
