디지털 패널 미터로 MAX값, MIN값을 표시할 수 있습니까?

Question

Accepted Answer

디지털 패널 미터로 MAX값

아래 표에 게재된 기종에서는 Max값, Min값(최대값, 최소값)을 표시할 수 있습니다.
계측 시작 또는 리셋 후 계측값의 최대값(Max값), 최소값(Min값)을 유지하는 기능이 있어 Max값, Min값을 표시할 수 있습니다.

■사용 방법
운전 레벨에서 MAX/MIN 키를 눌러 측정 중인 MAX값이나 MIN값을 표시할 수 있습니다.
MAX/MIN 키를 누를 때마다 현재값 ⇒ MAX값 ⇒ MIN값 ⇒ 현재값… 순으로 전환됩니다.

・일반적으로 표시되는 값을 Max값은 Min값으로 설정할 수도 있습니다. (형식 K3HB-□만 해당)
　표시 조정 레벨: 「표시값 선택」을 「max」 또는 「min」으로 설정하십시오.

■리셋 방법
운전 레벨에서 MAX/MIN 키를 1초 이상 계속 누르면 MAX값, MIN값이 리셋됩니다.
형 K3HB-□ 시리즈에서는 RESET 입력을 넣어 리셋할 수도 있습니다.

■정전 시 메모리
형 K3HB-C 시리즈는 계측값, Max값, Min값을 저장할 수 있습니다.
형 K3HB-C 이외의 시리즈는 측정값 저장이 불가능합니다.
최대값, 최소값만 저장할 수 있습니다.
・값이 미측정 상태, 입력 이상, 오버플로우 상태에서도 유지합니다.
・키 조작 또는 통신에 의한 소프트 리셋 시에도 유지됩니다.
・전원 투입 시 기동 보상 타이머를 사용하는 경우, 정전 메모리는 사용할 수 없습니다.

■ 대상 기종

최대값, 최소값 표시가 가능한 기종			정전 시 메모리
입력 종류	종류	형식	계측값	최대값	최소값
전압/전류 입력	전압・전류 패널 미터	형 K3HB-X	x	○	○
	스케일링 미터・미터 릴레이	형 K3MA-J	x	x	x
	고속 응답 디지털 패널 미터	형 K3HB-S	x	○	○
로드셀/mV 전압 신호 입력	로드셀・mV 미터	형 K3HB-V	x	○	○
펄스 신호 입력	회전 펄스 미터	형 K3HB-R	x	○	○
	시간 간격 측정기	형 K3HB-P	x	○	○
	적산·가감산 펄스 미터	형 K3HB-C	●	○	○
	회전·속도·유량 지시계/지시 경보계	형 K3MA-F	x	x	x
온도 입력	온도 패널 미터	형 K3HB-H	x	○	○
온도 입력	온도 지시계/지시 경보계	형 K3MA-L	x	x	x

○ 저장합니다.
●「전원 차단 메모리」=ON인 경우에만 저장합니다. 공장 출하 시 설정에서는 저장하지 않습니다.
ｘ 저장하지 않습니다.

■형식 K3HB-C 시리즈 「정전 메모리」 기능에 관하여
・설정 항목

입력 조정 레벨: 전원 차단 메모리 (초기값: OFF)
저장하려면 「ON」으로 설정하여 사용하십시오.

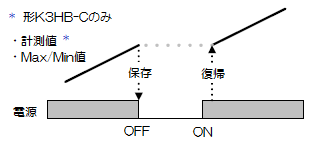

　・정전 메모리 ON 시 동작

■참고사항
설정 파라미터 상세 내용, 조작 절차 등에 대해서는 아래 상품 정보 URL에서 카탈로그 또는 사용자 매뉴얼을 다운로드하여 이용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)　
