디지털 패널 미터의 비교 출력이 채터링됩니다. 대책을 알려주세요.

디지털 패널 미터의 비교 출력이 채터링됩니다. 대책을 알려주세요.

측정값이 비교값 부근에서 흔들리면 비교 출력이 채터링 현상을 일으킵니다.
대책으로는 【A】히스테리시스 【B】출력 오프 딜레이 【C】기동 보상 타이머 기능 중 하나를 사용하는 것을 권장합니다.
기종에 따라 사용 가능한 기능이 다릅니다.
사용하시는 형식을 확인하신 후 아래 표를 참조하십시오.

◆제품별 기능 유무

종류	시리즈	기능
		히스테리시스	출력 오프 딜레이	기동 보정 타이머
전압・전류 입력	형 K3HB-X	○	○　*1	○
	형 K3HB-S	○	○	○
	형 K3MA-J	○	-	-
로드셀 mV 전압 신호 입력	형 K3HB-V	○	○　*1	○
펄스 신호 입력	형 K3HB-R	○	○	○
	형 K3HB-P	○	○	-
	형 K3HB-C	○	○	-
	형 K3MA-F	○	-	○
온도 입력	형 K3HB-H	○	○　*1	○
	형 K3MA-L	○	-	-
전압・전류 펄스 신호 입력	형 K3GN	○	-	-

- 기능이 없습니다.
*1 K3HB-X, V, H 형식의 설정 범위는 0~199.9초입니다. (100msec 단위로 10으로 설정하면 10×100msec=1초가 됩니다)

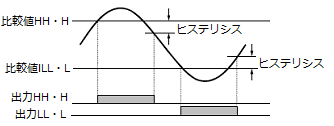

【A】히스테리시스

비교 출력의 ON점과 OFF점에 일정한 폭(히스테리시스)을 설정하여, 히스테리시스 폭 이상의 변화가 없으면 출력이 OFF되지 않도록 합니다.

또한, 히스테리시스는 비교값 HH 및 H에 대해서는 계측값이 감소하는 방향으로 작용하고, 비교값 LL 및 L에 대해서는 계측값이 증가하는 방향으로 작용합니다.
단, 출력 패턴이 「레벨 출력」인 경우에는 모두 감소 측으로 작용합니다.　

【B】출력 오프 지연

출력의 OFF 타이밍을 지연시키는 기능입니다.
계측값이 고속으로 변화하면 ON 시간이 짧아질 수 있습니다.
출력 오프 딜레이를 이용하면 일정 시간 이상의 출력을 할 수 있습니다.
설정 범위는 K3HB-X, V, H형을 제외하고 0~1999ms이며, 초기값은 0입니다.

【C】기동 보상 타이머

전원 투입 후 또는 특정 접점이 ON된 후, 설정된 시간이 경과할 때까지 계측을 수행하지 않는 기능입니다.
전원 투입 시 입력값이 불안정하여 채터링이 발생하는 경우 등에 이용할 수 있습니다.
설정 범위는 0.1초~99.9초입니다. 초기값은 0(무효)입니다.

■참고사항
설정 파라미터 상세 내용, 조작 절차 등은 아래 제품 정보 URL에서 카탈로그·사용자 매뉴얼을 다운로드하여 활용해 주십시오.
(사용자 매뉴얼 다운로드에는 무료 회원 가입이 필요합니다.)
