H7EC-N, H7ET-N이 리셋되지 않습니다. 가능한 원인과 대책을 알려주세요.
- 등록일
- 2025. 12. 17.
H7EC-N
리셋 방법은 두 가지가 있습니다.
리셋되면 표시가 "0"이 됩니다.
【1】본체의 리셋 키를 누릅니다.
【2】리셋 신호를 입력합니다.
리셋이 안 될 경우의 대처법은 아래 표를 참조하십시오.
【1】본체 정면의 리셋 키를 눌러도 리셋되지 않음.
・대상 기종: 형식 H7EC-N, 형식 H7ET-N 시리즈(리셋 키가 없는 기종(형식 말미 -300) 제외)
| 확인 항목 | Yes | 아니요 |

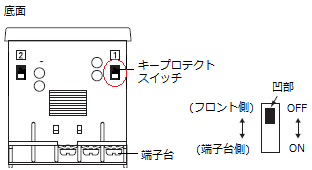

| 키 프로텍트가 꺼져 있습니까? 키 프로텍트 스위치는 본체 바닥면에 있습니다. *공장 출하 시 키 프로텍트는 OFF 상태입니다. | 고장일 가능성이 있습니다. | 키 프로텍트가 ON 상태일 경우 리셋 키는 무효화됩니다. (신호 입력에 의한 리셋은 가능합니다.) 키 프로텍트 설정을 OFF로 해 보십시오. |
【2】리셋 신호를 입력해도 리셋되지 않습니다.
・대상 기종: H7ER-N형을 제외한 모든 기종
・리셋 신호는 3번-4번 단자입니다.
| 확인 항목 | Yes | 아니오 | |
| 1 | 카운터의 형식을 확인하십시오. 무전압 입력 타입 또는 자유 전압 입력 타입입니까? (대상 형식을 참조하십시오.) | 2로 | 4로 |
| 아래 항목은 카운터 단독으로 확인하십시오. | |||
| 2 | 【무전압 입력 타입】 【자유 전압 입력 타입】 과거에 실수로 리셋 신호 3번-4번 단자에 전압을 인가한 적이 있습니까? | (전압을 인가한 적이 있음) 고장일 가능성이 있습니다. | (전압을 인가한 적 없음) 3번으로 |
| 3 | 【무전압 입력 타입】 【자유 전압 입력 타입】 리셋 신호선 3번-4번을 분리하십시오. 그 후, 3번-4번을 단락시켜 주십시오. 리셋이 가능한가요? | 본체는 정상입니다. 입력 중이던 신호가 입력 사양에 맞는지 확인해 주십시오. *1 *2 | 고장일 가능성이 있습니다. |
| 4 | 【전압 입력 타입】 리셋 신호선을 분리하고, 3번-4번에 DC4.5~DC30V의 전압을 인가하십시오. 극성은 3번이 플러스, 4번이 마이너스입니다. 리셋이 가능한가요? | 본체는 정상입니다. 입력 중이던 신호가 입력 사양에 부합하는지 확인해 주십시오.*2 | 고장일 가능성이 있습니다. |
본체가 정상이라면, 단락/개방으로 동작합니다.
유출되는 전류가 작으므로 접촉 신뢰성이 좋은 릴레이나 스위치를 사용하십시오.
전압을 인가하면 고장날 수 있으니 주의하십시오.
*2 카운터 단독으로는 정상 작동하더라도, 설비 등에 장착 시 리셋되지 않는 경우 노이즈 등의 영향으로 리셋되지 않을 수 있습니다.
■대상 형식
・풀 형식은 본체 상단에 기재되어 있습니다. 자세한 내용은 해당 FAQ를 참조하십시오.
・형식 H7ER-N 시리즈에는 리셋 키 및 리셋 입력이 없습니다. 펄스 입력이 없어지면 표시가 0.0 또는 0이 됩니다.
| 입력 타입 | 리셋 키 | 토탈 카운터 형 H7EC-N 시리즈 | 타임 카운터 형 H7ET-N 시리즈 | 디지털 타코미터 형식 H7ER-N 시리즈 |
| 무전압 입력 | 있음 | 형 H7EC-N 형 H7EC-N-B | 형 H7ET-N 형 H7ET-N-B 형 H7ET-N1 형 H7ET-N1-B | － |
| 없음 | 형 H7EC-N-300 형 H7EC-N-B-300 | 형 H7ET-N-300 형 H7ET-N-B-300 | 형 H7ER-N 형 H7ER-N-B | |
| 자유 전압 입력 | 있음 | 형 H7EC-NFV 형 H7EC-NFV-B | 형 H7ET-NFV 형 H7ET-NFV-B 형 H7ET-NFV1 형 H7ET-NFV1-B | － |
| 없음 | 형 H7EC-NFV-300 형 H7EC-NFV-B-300 | 형 H7ET-NFV-300 형 H7ET-NFV-B-300 형 H7ET-NFV1-300 | － | |
| 전압 입력 | 있음 | 형 H7EC-NV 형 H7EC-NV-B 형 H7EC-NV-H 형 H7EC-NV-BH | 형 H7ET-NV 형 H7ET-NV-B 형 H7ET-NV1 형 H7ET-NV1-B 형 H7ET-NV-H 형 H7ET-NV-BH 형 H7ET-NV1-H 형 H7ET-NV1-BH | － |
| 없음 | 형 H7EC-NV-300 형 H7EC-NV-B-300 | 형 H7ET-NV-300 형 H7ET-NV-B-300 | 형 H7ER-NV 형 H7ER-NV-B 형 H7ER-NV1 형 H7ER-NV1-B 형 H7ER-NV-H 형 H7ER-NV-BH 형 H7ER-NV1-H 형 H7ER-NV1-BH |
