하나의 입력을 여러 대의 H7E□-N에 입력하고 싶습니다. 배선을 알려주세요.
- 등록일
- 2025. 12. 17.
하나의 입력을 여러 대의 H7E□-N에 입력하고 싶습니다. 배선을 알려주세요.
계수 또는 계시 입력(1-2번 단자), 리셋 입력(3-4번 단자) 모두 하나의 신호로 입력하는 것이 가능합니다.
아래 표에서 사용하시는 기종의 입력 사양을 확인해 주십시오.
입력 사양별 주의사항, 배선 예는 ■연결의 표를 참조하십시오.
■입력 사양
대상 형식을 참조하신 후 사용하시는 기종의 입력 타입을 확인해 주십시오.
| 입력 타입 | 입력 사양 | |
| 입력 *1 (1-2번 단자) | 리셋 입력 (3-4번 단자) | |
| 무전압 입력 타입 | 무전압 입력 | 무전압 입력 |
| 전압 입력 타입 | 전압 입력 | 전압 입력 |
| 자유 전압 입력 타입 | 자유 전압 입력 | 무전압 입력 |
・형 H7EC-N 시리즈：계수 입력
・형 H7ET-N 시리즈：계시 입력
・형 H7ER-N 시리즈：펄스 입력
・형 H7ET-N 시리즈：계시 입력
・형 H7ER-N 시리즈：펄스 입력
■연결
| 입력 사양 | 연결 |

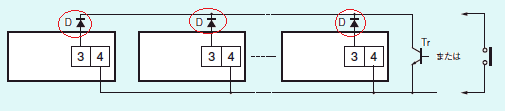

| 무전압 입력 | 외부에 역방향 전류 방지 다이오드를 연결하십시오. 입력 단자 간 전압이 규격값(0.5V)이 되도록 다이오드(D)는 순방향 전압이 가능한 한 작은 것을 사용하십시오. (IF=20μA 시 순방향 전압 0.1V 이하) * 연결 예 (1개의 입력으로 여러 대의 H7E□-N형 리셋 입력을 하는 경우) |
| 전압 입력 | H 레벨은 DC 4.5V~30V입니다. 입력 전압이 H 레벨이 되도록 하십시오. * 연결 예시 (1개의 입력으로 여러 대의 H7E□-N 리셋 입력을 하는 경우) 〔주의사항〕 ・백라이트가 장착된 기종을 여러 대 사용하시는 경우, 백라이트의 밝기 편차를 줄이기 위해 백라이트 전원은 동일한 것을 사용하십시오. |
| 프리 전압 입력 | 자유 전압 입력은 계수 또는 계시 입력(1-2번 단자) 전용 사양입니다. * 계수 또는 계시 입력(1-2번 단자) H 레벨은 AC/DC 24V~240V입니다. 입력 전압이 이 범위에 있도록 하십시오. * 연결 예 전압 입력 타입과 동일합니다. 단, 계수·계시 입력은 1-2번 단자입니다. |
〔주의사항〕
・ 배선 시 고압/대전류선과의 근접을 피하십시오.
・ 전원 단자・입력 단자에 전압이 인가 중일 때는 외장 케이스를 분리하지 마십시오.
・ 본체 스위치 설정은 패널 장착 전에 수행하십시오.
・ H7ET-N 형식의 최소 계시 펄스 폭은 1초입니다. 2대 이상을 동시에 계시 입력할 경우, 표시에 1초 이내의 오차가 발생할 수 있습니다.
■대상 형식
| 입력 타입 | 백 라이트 | 토탈 카운터 형 H7EC-N 시리즈 | 타임 카운터 형 H7ET-N 시리즈 | 디지털 타코미터 형식 H7ER-N 시리즈 |
| 무전압 입력 | 없음 | 형 H7EC-N 형 H7EC-N-B 형 H7EC-N-300 형 H7EC-N-B-300 | 형 H7ET-N 형 H7ET-N-B 형 H7ET-N1 형 H7ET-N1-B 형 H7ET-N-300 형 H7ET-N-B-300 | 형 H7ER-N 형 H7ER-N-B |
| 자유 전압 입력 | 없음 | 형 H7EC-NFV 형 H7EC-NFV-B 형 H7EC-NFV-300 형 H7EC-NFV-B-300 | 형 H7ET-NFV 형 H7ET-NFV-B 형 H7ET-NFV1 형 H7ET-NFV1-B 형 H7ET-NFV-300 형 H7ET-NFV-B-300 형 H7ET-NFV1-300 | - |
| 전압 입력 | 없음 | 형 H7EC-NV 형 H7EC-NV-B 형 H7EC-NV-300 형 H7EC-NV-B-300 | 형 H7ET-NV 형 H7ET-NV-B 형 H7ET-NV1 형 H7ET-NV1-B 형 H7ET-NV-300 형 H7ET-NV-B-300 | 형 H7ER-NV 형 H7ER-NV-B 형 H7ER-NV1 형 H7ER-NV1-B |
| 있음 | 형 H7EC-NV-H 형 H7EC-NV-BH | 형 H7ET-NV-H 형 H7ET-NV-BH 형 H7ET-NV1-H 형 H7ET-NV1-BH | 형 H7ER-NV-H 형 H7ER-NV-BH 형 H7ER-NV1-H 형 H7ER-NV1-BH |
・온보드 타입: 형식 H7EC-NP, 형식 H7EC-NLP, 형식 H7ET-NP는 제외합니다. 입력 사양 및 배선에 대해서는 카탈로그를 다운로드하여 확인해 주십시오
