■허용 전압 변동 범위・허용 전원 전압 범위 (타이머・카운터・온도 조절기(디지털 조절계)・디지털 패널 미터 용어 해설)

■허용 전압 변동 범위・허용 전원 전압 범위 (타이머・카운터・온도 조절기(디지털 조절계)・디지털 패널 미터 용어 해설)

전원 전압 인가 시 전압 변동을 포함하여 사용할 수 있는 전압 범위입니다.
「허용 전압 변동 범위」의 전압으로 사용하십시오.

카탈로그의 ■정격란에 게재하고 있습니다.

◇ 카탈로그 기재 예시

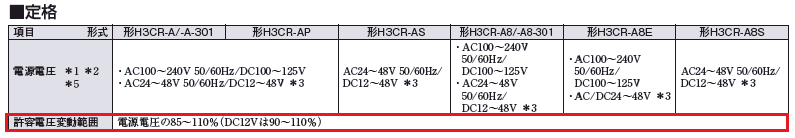

【예1】타이머: 형식 H3CR-A 시리즈

　⇒ 정격 AC100-240/DC100~125의 경우, AC85V~264V/DC85~137.5V입니다.

【예2】 타이머: 형식 H3CR-G 시리즈

⇒ 정격 AC100/110/120의 경우, AC85V~132V입니다.

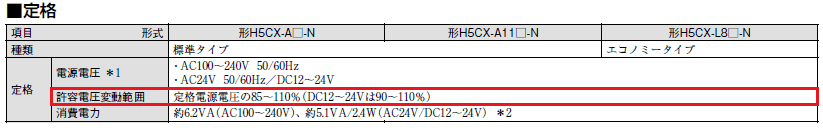

【예3】타이머: 형식 H

5

CX

시리즈

　⇒　정격 AC100-240의 경우, AC85V～264V입니다.

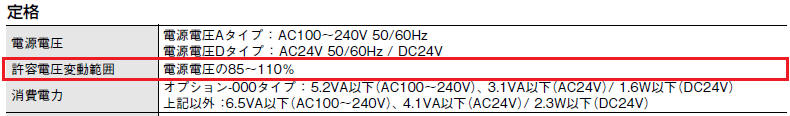

【예4】온도 조절기(디지털 조절계): 형식 E5CD

　⇒ 정격 AC100-240의 경우, AC85V~264V입니다.

【예5】디지털 패널 미터: 형식 K

3HB-X

⇒ 정격 AC/DC24의 경우, AC/DC20.4~26.4V입니다.
