디지털 스위치에서 BCD 2자리/0ch-08~15bit 입력 데이터를 임의의 채널에 입력하는 회로 구성 방법을 알려주세요.

0ch의 00~07비트에는 다른 입력 신호가 할당되어 있다고 가정할 때, 이 프로그램을 작성하려면 다음 두 가지 조건을 충족해야 합니다.

(1) 0ch-00~15bit 입력 신호 중 디지 스위치의 설정 데이터인 08~15bit만 추출한다
(2) 전항에서 추출된 상위 8비트 데이터를 다음 단계의 연산 처리를 위해 하위 8비트로 이동시켜 두기

■디지트 전송 MOVD 명령어를 사용하면 (1)(2) 조건을 한 번에 해결할 수 있습니다.

《상식》

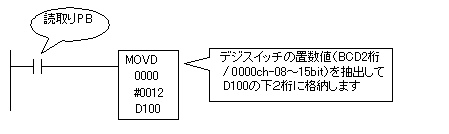

■프로그램
MOVD 명령어는 1~16비트(1~4 디지트) 분량을 임의의 채널로 전송할 수 있습니다.
　　　　
　　　　　　　

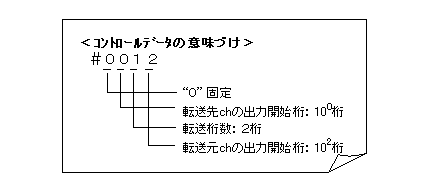

■ 동작 설명
　　
　　　

　

　　　　　 　　　

디지트 전송 MOVD 명령의 상세 사양에 대해서는 각 기종의 「명령 참조 매뉴얼」을 참조하십시오. 매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다
