디지털 스위치에서 BCD 1.5자리/0ch-00~05bit 입력 데이터를 임의의 DM에 입력하는 회로 구성 방법을 알려주세요.

디지털 스위치에서 BCD 1.5자리/0ch-00~05bit 입력 데이터를 임의의 DM에 입력하는 회로 구성 방법을 알려주세요.

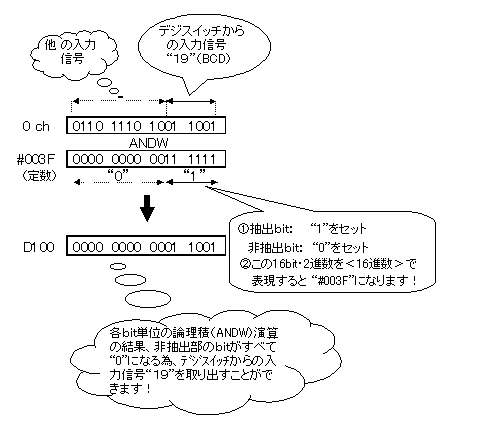

0ch의 06~15bit에는 다른 입력 신호가 할당되어 있다고 가정하면, 본 프로그램을 작성하기 위해서는 입력 채널 0ch 중에서 00~05bit의 6bit 신호만을 추출해야 합니다.추출 비트 수가 4비트(BCD 1자리)의 정수 배라면 디지트 전송(MOVD) 명령을 사용할 수 있지만, 이번에는 6비트이므로 그대로는 대응이 불가능합니다. 따라서 워드 논리곱(ANDW) 명령을 사용하여 처리합니다.

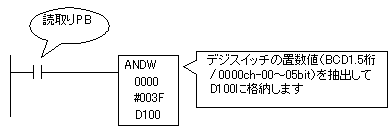

■프로그램

xml-ph-0000@deepl.internal　
■ 동작 설명


(참고) 워드 논리곱(ANDW) 명령어의 상세 사양은 각 기종의 「명령어 참조」를 참조하십시오.
