임의의 DM에 저장된 BCD 2.5자리 데이터를 정적 입력형 디지털 디스플레이(2ch-00~09bit)로 전송하여 표시하는 회로를 알려주세요.

임의의 DM에 저장된 BCD 2.5자리 데이터를 정적 입력형 디지털 디스플레이(2ch-00~09bit)로 전송하여 표시하는 회로를 알려주세요.

2ch-10~15bit에는 다른 출력 신호가 할당되어 있다고 가정합니다.
따라서, 이러한 다른 출력 신호와의 합성 처리를 어떻게 처리할지가 본 프로그램의 핵심이 되는데, 이번에는 워드 논리곱(ANDW) 명령과 워드 논리합(ORW) 명령을 사용하여 이러한 신호의 합성 처리를 수행합니다.

※ 표시 데이터 저장 영역: D100

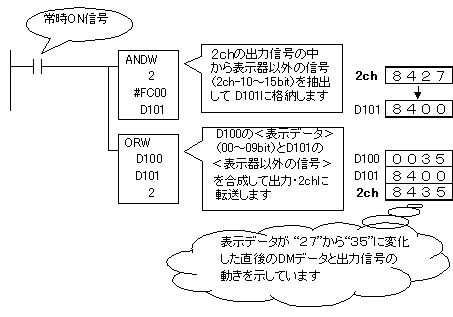

■프로그램 및 동작 설명

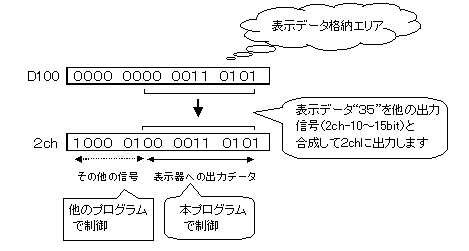

■프로그램과 동작 설명　 　　　


(참고) 워드 논리곱(ANDW) 명령어, 워드 논리합(ORW) 명령어의 상세 사양에 대해서는 각 기종의 「명령어 참조서」를 참조하십시오
