CX-Programmer에서 전송 [PC→PLC]를 실행하면 "확장 응용 명령의 전송이 불가능합니다. DIP 스위치 또는 PLC 설정을 확인하십시오."라는 대화 상자가 표시되며 전송할 수 없습니다.

CX-Programmer에서 전송 [PC→PLC]를 실행하면 "확장 응용 명령의 전송이 불가능합니다. DIP 스위치 또는 PLC 설정을 확인하십시오."라는 대화 상자가 표시되며 전송할 수 없습니다.

확장 응용 명령을 변경하는 경우, 전송 옵션에서 "확장 응용 명령"을 전송 대상에 포함시켜야 합니다. 이때 아래 【참고】와 같은 대화 상자가 표시될 수 있습니다.
확장 응용 명령을 전송할 경우, PLC 기종에 따라 사전에 아래 설정을 해 두어야 합니다. (*1)(*2)

■C200HS, C200HE/HG/HX, CQM1/H
　CPU 유닛에 있는 DIP 스위치 (딥 스위치) 의 4번을 ON으로 설정하십시오.
　또한, DIP 스위치 조작은 CPU 유닛의 전원을 OFF한 상태에서 조작하십시오.
　설정 절차에 대한 자세한 내용은 아래 각 시리즈 매뉴얼을 참조하십시오. (*3)

「 C200HS 프로그래머블 컨트롤러 설정 매뉴얼 (SBCC-550M) 」 「1-5 CPU 유닛 ( P1-14)」
「 C200HX/C200HG/C200HE-CPU□□(-Z) 프로그래머블 컨트롤러 설정 매뉴얼 (SCCC-302V) 」「1-2 구성 유닛 ( P1-8)」
「 CQM1-CPU□1/CPU4□-V1 프로그래머블 컨트롤러 설정 매뉴얼 (SBCC-544K) 」「1-3 각부의 명칭과 기능 ( P1-12)」
「CQM1H-CPU□□/□□□□□ CPU 유닛/INNER 보드 사용자 매뉴얼 (SBCB-303H) 」 「3-1 CPU 유닛 ( P3-6 )」

■CPM2A, CPM2C, SRM1
　아래 ①② 중 하나의 방법으로 설정하십시오.
　설정 후 전원 리셋을 수행하십시오.
　　① DM6602 08~11비트를 「1」으로 변경한다.
　　② CX-Programmer의 PLC 시스템 설정에서 전원 ON 시 탭의 「확장 응용 명령」 설정을
　　　　「초기 설정」에서 「사용자 설정」으로 변경하고, 전송 [PC→PLC]를 실행하십시오.
　설정 절차에 대한 자세한 내용은 아래 각 시리즈 매뉴얼을 참조하십시오. (*3)

「 CPM2A 프로그래머블 컨트롤러 사용자 매뉴얼 (SBCB-300N) 」「1-2 기본 시스템 구성( P1-13)」「4-5 PC 시스템 설정 영역(P4-14)」
「 CPM2C 프로그래머블 컨트롤러 사용자 매뉴얼 (SBCB-302L) 」「4-5 PC 시스템 설정 영역( P4-13)」「자료-9 지원 소프트웨어에 관하여(자-54)」
「 SRM1/SRM1-V2 CompoBus/S 마스터 컨트롤 유닛 사용자 매뉴얼 (SCCC-332H) 」「5-4 시스템 설정 영역( P5-7)」

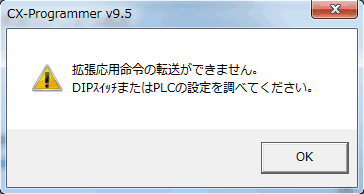

【참고】　

(*1) 확장 응용 명령 할당 화면을 열고 「초기값 사용」 버튼을 눌렀을 때 설정 테이블 내용에 변화가 없는 경우, 할당은 초기값 그대로 유지됩니다 .
(*2) 게재된 PLC 시리즈는 모두 생산이 종료되었습니다. 대체 제품에 대해서는 생산 종료 제품/추천 대체 제품을 참조하십시오.
(*3) 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
