매일 정해진 시간에 켜기/끄기 제어하는 타임 스위치 기능 회로를 알려주세요.

매일 정해진 시간에 켜기/끄기 제어하는 타임 스위치 기능 회로를 알려주세요.

CPU 유닛 내장 시계 기능을 사용하면 원하는 타임 스위치 회로를 간단히 만들 수 있습니다.

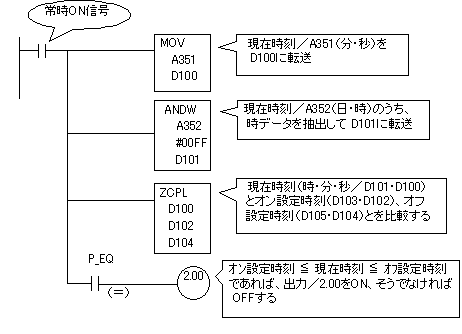

■프로그램 및 동작 설명

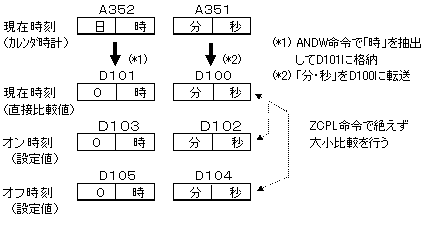

특정 기계의 켜짐 시간과 꺼짐 시간을 임의의 DM 영역에 등록해 두고, CPU 내장 캘린더 시계가 가리키는 현재 시간과 지속적으로 <ZCPL 명령>으로 비교함으로써 기계나 설비별 켜짐/꺼짐 제어를 수행합니다.

(참고) 캘린더 시계의 현재 시각 출력 채널(A352/A351)은 CS1/CJ1의 경우의 CH 번호를 나타냅니다. 타 기종의 경우, 기종별 「프로그래밍 매뉴얼」을 참조하십시오.
