인크리멘탈형 로터리 인코더의 분해능이란 무엇입니까? 어떻게 지정합니까?
- 등록일
- 2025. 12. 17.
인크리멘탈형 로터리 인코더의 분해능이란 무엇입니까? 어떻게 지정합니까?
분해능이란 축을 1회전시켰을 때 출력되는 펄스 수를 말합니다.

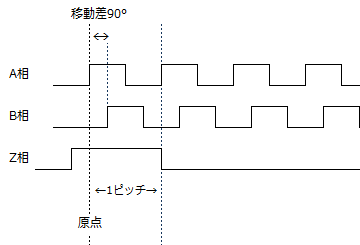

A상, B상은 각각 지정된 분해능 수의 펄스를 출력합니다.
Z상은 분해능과 관계없이 1회전당 한 번만 출력합니다.
선정 시에는 필요한 정밀도를 고려하여 선택하십시오.
장착할 기계의 종합 정밀도의 1/2~1/4 정도 정밀도가 되는 분해능을 선정하는 것을 권장합니다.
■ 분해능 지정 방법
분해능은 형식별로 지정 가능한 값이 정해져 있습니다.
(표1)을 참조하여 형식 뒤에 "○○P/R"로 지정하십시오.
예: 형 E6B2-CWZ6C 분해능: 1500 → 형 E6B2-CWZ6C 1500P/R
형E6C2-CWZ6C 분해능: 1000 → 형 E6C2-CWZ6C 1000P/R
형 E6C3-CWZ3XH 분해능: 3600 → 형 E6C3-CWZ3XH 3600P/R
(표1) 인크리멘탈형의 분해능
| 외경 시리즈 | 형식 | 출력상 | 출력 형태 | 분해능 (펄스/회전) |
| φ20 E6J-C | 형 E6J-CWZ1C | A상 B상 Z상 | 오픈 컬렉터 (NPN) | 100, 200, 360, 600, 1000 |
| 형 E6J-CWZ1E | 전압 출력 | 100, 200, 360, 600, 1000 | ||
| 형 E6J-CWZ1EA2 | 전압 출력 | 360, 600, 1000 | ||
| φ25 형 E6A2-C | 형 E6A2-CWZ3C | A상 B상 Z상 | 오픈 컬렉터 (NPN) | 100, 200, 360, 500 |
| 형 E6A2-CWZ5C | 오픈 컬렉터 (NPN) | 100, 200, 360, 500 | ||
| 형 E6A2-CWZ3E | 전압 출력 | 100, 200, 360, 500 | ||
| 형 E6A2-CS3C | A상 | 오픈 컬렉터 (NPN) | 10, 20, 60, 100, 200, 300, 360, 500 | |
| 형 E6A2-CW3C | A상 B상 | 오픈 컬렉터 (NPN) | 100, 200, 360, 500 | |
| 형 E6A2-CS5C | A상 | 오픈 컬렉터 (NPN) | 10, 20, 60, 100, 200, 300, 360, 500 | |
| 형 E6A2-CW5C | A상 B상 | 오픈 컬렉터 (NPN) | 100, 200, 360, 500 | |
| 형 E6A2-CS3E | A상 | 전압 출력 | 10, 20, 60, 100, 200, 300, 360, 500 | |
| 형 E6A2-CW3E | A상 B상 | 전압 출력 | 100, 200, 360, 500 | |
| 외경 시리즈 | 형식 | 출력상 | 출력 형태 | 분해능 (펄스/회전) |
| φ40 형 E6B2-C | 형 E6B2-CWZ3E | A상 B상 Z상 | 전압 출력 | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 |
| 형 E6B2-CWZ6C | 오픈 컬렉터 (NPN) | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 | ||
| 형 E6B2-CWZ5B | 오픈 컬렉터 (PNP) | 100, 200, 360, 500, 600, 1000, 2000 | ||
| 형 E6B2-CWZ1X | 라인 드라이버 | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 | ||
| φ50 형 E6C2-C | 형 E6C2-CWZ3E | A상 B상 Z상 | 전압 출력 | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 |
| 형 E6C2-CWZ6C | 오픈 컬렉터 (NPN) | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 | ||
| 형 E6C2-CWZ5B | 오픈 컬렉터 (PNP) | 100, 200, 360, 500, 600, 1000, 2000 | ||
| 형 E6C2-CWZ1X | 라인 드라이버 | 10, 20, 30, 40, 50, 60, 100, 200, 300, 360, 400, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000 | ||
| 외경 시리즈 | 형식 | 출력상 | 출력 형태 | 분해능(펄스/회전) |
| φ50 형 E6C3-C | 형 E6C3-CWZ3EH | A상 B상 Z상 | 전압 출력 | 100, 200, 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
| 형 E6C3-CWZ5GH | 상보 | 100, 200, 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 | ||
| 형 E6C3-CWZ3XH | *1 | 라인 드라이버 | 100, 200, 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 | |
| φ55 형 E6D-C | 형 E6D-CWZ1E | A상 B상 Z상 | 전압 출력 | 720, 800, 1000, 1024, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 4096, 5000, 6000 |
| 형 E6D-CWZ2C | 오픈 컬렉터 (NPN) | 720, 800, 1000, 1024, 1500, 1800, 2000, 2048, 2500, 3000, 3600, 4096, 5000, 6000 | ||
| φ60 형 E6F-C | 형 E6F-CWZ5G | A상 B상 Z상 | 상보형 | 100, 200, 360, 500, 600, 1000 |
| 형 E6F-CWZ5C | 오픈 컬렉터 (NPN) | 1000 | ||
| φ40 형 E6H-C | 형 E6H-CWZ3E | A상 B상 Z상 | 전압 출력 | 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
| 형 E6H-CWZ6C | 오픈 컬렉터 (NPN) | 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 | ||
| 형 E6H-CWZ3X | *1 | 라인 드라이버 | 300, 360, 500, 600, 720, 800, 1000, 1024, 1200, 1500, 1800, 2000, 2048, 2500, 3600 |
*1 입니다.
