CS1 시리즈의 장거리 증설에 대해 알려주세요.
- 등록일
- 2025. 12. 17.
CS1 시리즈의 장거리 증설에 대해 알려주세요.
CS1 시리즈에서는 최대 2계통으로, 각 계통 50m까지의 장거리 증설이 가능합니다.
장거리 증설 시에는 다음과 같은 구성을 해야 합니다.

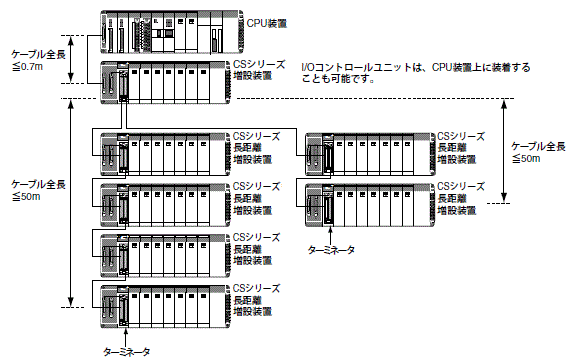

시스템 구성 예
| CPU 장치 CS 시리즈 증설 장치 | 일반 증설 장치를 0.7m 이하로 1대까지 증설할 수 있습니다. 일반 증설 장치와 장거리 증설 장치(2계통)를 모두 합쳐 최대 7대까지 연결할 수 있습니다. |
| CS 시리즈용 I/O 증설 케이블 | 일반 증설 장치를 연결할 경우 아래 케이블을 사용하십시오. 형식 CS1W-CN313 0.3m 길이※1 형 CS1W-CN713 0.7m 길이※1 |
| I/O 제어 장치 | 장거리 증설하는 연결 원본 CPU 장치 또는 증설 장치에 형식 CS1W-IC102가 필요합니다. 터미네이터(종단 저항 형 CV500-TER01)는 I/O 제어 장치 형 CS1W-IC102에 2개가 부속되어 있습니다. |
| 장거리용 I/O 증설 장치 증설 케이블 | 장거리 증설 장치에 연결할 경우, 아래 케이블을 사용하십시오. 형식 CV500-CN312 0.3m 길이 형 CV500-CN612 0.6m 길이 형 CV500-CN122 1m 길이 형 CV500-CN222 2m 길이 형 CV500-CN322 3m 길이 형 CV500-CN522 5m 길이 형 CV500-CN132 10m 길이 형 CV500-CN232 20m 길이 형 CV500-CN332 30m 길이 형 CV500-CN432 40m 길이 형 CV500-CN532 50m 길이 |
| I/O 인터페이스 유닛 | 장거리 증설하는 연결처의 증설 장치에 형 CS1W-II102가 증설 장치 수만큼 필요합니다. 각 계통의 말단에 있는 장거리 증설 장치의 유닛에 터미네이터를 연결합니다. |
| CS 시리즈 장거리 증설 장치 | 장거리 증설 장치를 사용할 경우, 아래의 베이스 유닛을 사용하십시오. 형 CS1W-BI032/033 (3슬롯용) 형 CS1W-BI052/053 (5슬롯용) 형 CS1W-BI082/083 (8슬롯용) 형 CS1W-BI102/103 (10슬롯용) 형 CS1W-BI□□2와 형 CS1W-BI□□3의 혼용 사용은 불가능합니다. 형 CS1W-BI□□3은 형 C200H 시리즈의 유닛도 장착할 수 있는 구조로 되어 있지만, 형 C200H 시리즈의 유닛은 장착할 수 없습니다. 형 C200H 시리즈의 증설 장치는 사용할 수 없습니다. 장거리 증설 장치 끝에 일반 증설 장치를 연결할 수 없습니다. |
※1 ・・・ I/O 증설 케이블 형식 CS1W-CN313/713을 사용할 때는 커넥터에 기재된 제조 일자에 주의하십시오.

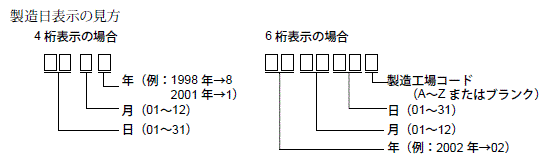

제조일은 4자리 또는 6자리 + 기호로 커넥터에 제조 번호로 기재되어 있습니다.
반드시 2001년 9월 20일 이후 제조된 제품을 사용하십시오.
2001년 9월 19일 이전 제품이나 제조일이 기재되어 있지 않은 제품은 사용할 수 없습니다.
