증분형 로터리 엔코더에서 Z상 위치 결정 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
증분형 로터리 엔코더에서 Z상 위치 결정 방법을 알려주세요.
Z상 위치 결정은 컨트롤러 측에서 수행합니다.
Z상 출력의 ON 지점을 확인하여 원점 조정을 수행하십시오.
방법은 기종에 따라 다릅니다. 아래 표를 참조하십시오.
또한, 형식 E6B2-C, E6C2-C, E6C3-C는 D컷면을 맞추면 대략적인 위치 결정이 가능합니다.
(표1) 인크리멘탈형 로터리 엔코더 Z상 위치 결정 방법
| 외경 시리즈 | 형식 | Z상 위치 결정 방법 |
| φ20 E6J-C | 형 E6J-CWZ1C | ●원점 위치 표시: 없음 D컷 면과 Z상 원점은 일치하지 않습니다. 컨트롤러 측에서 Z상 출력의 ON 점을 확인하여 원점 조정하십시오. |
| 형 E6J-CWZ1E | ||
| 형 E6J-CWZ1EA2 | ||
| φ25 형 E6A2-C | 형 E6A2-CWZ3C | ●원점 위치 표시: 없음 D컷 면과 Z상 원점은 일치하지 않습니다. 컨트롤러 측에서 Z상 출력의 ON 점을 확인하여 원점 조정하십시오. |
| 형 E6A2-CWZ5C | ||
| 형 E6A2-CWZ3E | ||
| 형 E6A2-CS3C | Z상의 출력이 없습니다. *1 | |
| 형 E6A2-CW3C | Z상 출력이 없습니다. *2 | |
| 형 E6A2-CS5C | Z상 출력이 없습니다. *1 | |
| 형 E6A2-CW5C | Z상 출력이 없습니다. *2 | |
| 형 E6A2-CS3E | Z상 출력이 없습니다. *1 | |
| 형 E6A2-CW3E | Z상 출력이 없습니다. *2 | |
| 외경 시리즈 | 형식 | Z상의 위치 결정 방법 |

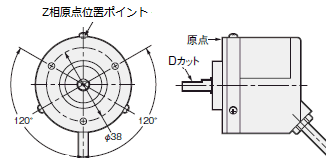

| φ40 형 E6B2-C | 형 E6B2-CWZ3E | ●원점 위치 표시: 있음 본체에 있는 Z상 원점 위치 포인트를 샤프트의 D컷 면과 맞추면 약 ±20° 이내의 위치 결정이 가능합니다. |
| 형 E6B2-CWZ6C | ||
| 형 E6B2-CWZ5B | ||
| 형 E6B2-CWZ1X | ||

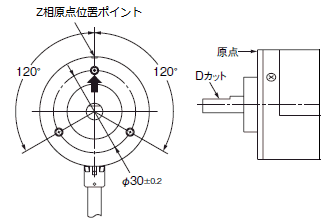

| φ50 형 E6C2-C | 형 E6C2-CWZ3E | ●원점 위치 표시: 있음 본체에 있는 Z상 원점 위치 포인트를 샤프트의 D컷 면과 맞추면 약 ±20° 이내의 위치 결정이 가능합니다. |
| 형 E6C2-CWZ6C | ||
| 형 E6C2-CWZ5B | ||
| 형 E6C2-CWZ1X | ||
| 외경 시리즈 | 형식 | Z상 위치 결정 방법 |
| φ50 형 E6C3-C | 형 E6C3-CWZ3EH | ●원점 위치 표시: 없음 샤프트의 D컷 면과 케이블의 인출 방향을 상단 그림의 위치로 설정하면 약 ±15° 이내의 위치 결정이 가능합니다. |
| 형 E6C3-CWZ5GH | ||
| 형 E6C3-CWZ3XH | ||
| φ55 형 E6D-C | 형 E6D-CWZ1E | ●원점 위치 표시: 없음 D컷면과 Z상 원점은 일치하지 않습니다. 컨트롤러 측에서 Z상 출력의 ON 점을 확인하여 원점 조정하십시오. |
| 형 E6D-CWZ2C | ||
| φ60 형 E6F-C | 형 E6F-CWZ5G | |
| 형 E6F-CWZ5C | ||
| φ40 형 E6H-C | 형 E6H-CWZ3E | |
| 형 E6H-CWZ6C | ||
| 형 E6H-CWZ3X |
*1 출력상은 A상만입니다.
*2 출력상은 A상과 B상입니다.
