PLC의 스캐닝 주기와 동기화하여 N비트 전환 신호를 1→2→··→N→1→2→··과 같이 순환적으로 출력하는 회로를 알려주세요.

Nbit의 출력 신호를 수 ms~수 10ms의 주기로 사이클릭하게 전환하고 싶다는 요구는 적지 않은 것 같습니다.
N=16bit의 경우에는 ＜1bit 좌회전(RLNC) 명령＞을 그대로 사용하실 수 있지만, N ≠16bit의 경우에는 그렇지 않습니다. 또한 시간적 정밀도가 요구되는 경우에는 ＜정시 인터럽트 처리＞를 검토하실 필요가 있지만, 그렇지 않을 때는 아래와 같은 스캔 주기·동기형 출력 신호 전환 회로가 효과적입니다.

■프로그램 및 동작 설명　

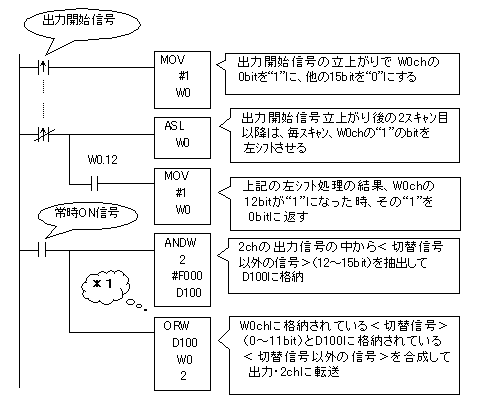

　~12비트 출력 신호 전환 회로~
　　　　　　　　　　　　
　 　　　　　　　　

　　　　　　
■한 줄 메모

＜ANDW 명령＞과 ＜ORW 명령＞에 의한 《출력 신호의 합성 처리》에 대한 자세한 내용은 관련 FAQ를 참조하십시오.

■본 회로의 응용 예

～동적 입력 타입의 디지털 표시기 제어 등～
*데이터 신호 전환 타이밍:
위 래더의 내부 보조 릴레이 W0.00/W0.03/W0.06/W0.09의 상승(↑) 시 ＜1자리 데이터＞→＜2자리 데이터＞→＜3자리 데이터＞→＜4자리 데이터＞ 순으로 전환하여 출력한다.
　
*스트로브 신호:
내부 보조 릴레이 W0.01/W0.04/W0.07/W0.10-ON 시 스트로브 출력 신호를 켠다.
