FOR~NEXT 명령과 인덱스 레지스터를 사용하여 루프 회로를 구성하고, 그 안에서 펄스 입력 32점의 카운트 처리를 수행하는 방법을 소개합니다. (FOR~NEXT 명령은 CS1, CJ1 시리즈에서 사용 가능합니다)

【본 회로의 포인트】
＜미분 명령＞이나 ＜@옵션 부착 명령＞은 동작 원리상 루프 프로그램 내에서는 사용할 수 없습니다. 따라서 아래 그림과 같은 미분화 신호 생성 회로를 사용하기로 했습니다.

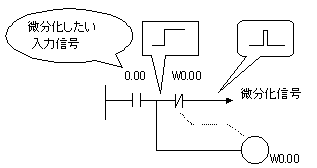

＜미분화 신호 생성 회로의 기본 형태＞
　　　　　

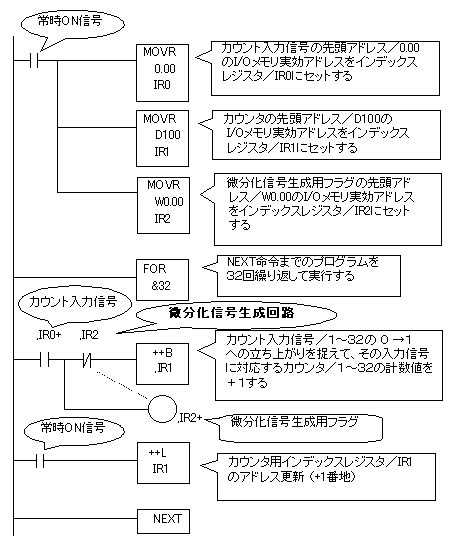

■프로그램

카운트 입력 신호: 0.00~1.15(32점)　→　인덱스 레지스터 / IR0에서 처리
BCD 4자리·가산 카운터: D100~D131 (〃)　→　〃　　　/ IR1 〃
미분화 신호 생성용 플래그: W0.00~W1.15(〃)　→　〃　　　/ IR2　〃
