DC1~5V 신호에 정비례한 시간만큼 모터를 회전시키는 회로를 알려주세요.

DC1~5V 신호에 정비례한 시간만큼 모터를 회전시키는 회로를 알려주세요.

액면계에서 나오는 수위 신호(DC1~5V)는 아날로그 신호이므로, 일단 아날로그 입력 유닛으로 입력하여 디지털 값으로 변환합니다. 그리고 그 디지털 값을 ＜SCL(스케일링) 명령＞으로 교반 시간(***.*초)으로 변환하는 회로를 소개합니다.

■ 아날로그 입력 유닛을 통한 A/D 변환

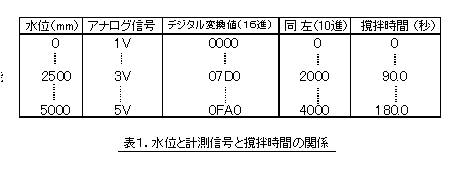

■ 수위와 계측 신호 및 교반 시간의 관계　

　

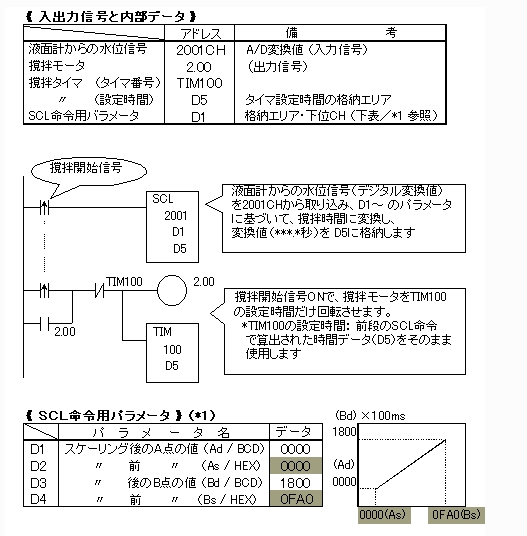

■ 프로그램 및 동작 설명　

　　
〔참고〕
SCL 명령의 상세 사양에 대해서는 기종별 「명령 참조 매뉴얼」을 이용해 주십시오.
상품 정보에서 매뉴얼 다운로드를 하실 수 있으니 이용해 주십시오.
단, 무료 회원 가입 및 로그인이 필요합니다.
