PLC에서 스톡야드의 중간 제품 선입선출 작업에 관한 입고/출고 품목의 코드 관리 회로 예시를 알려주세요.

PLC에서 스톡야드의 중간 제품 선입선출 작업에 관한 입고/출고 품목의 코드 관리 회로 예시를 알려주세요.

품종 코드의 <선입선출>을 수행하는 회로는 여러 가지가 생각되지만, 여기에서는 <스택 영역 설정(SSET) 명령>과 <스택 데이터 저장(PUSH) 명령> <선입선출(FIFO) 명령>을 사용한 방법을 소개합니다.
　(참고) 이 명령어들은 다음 기종에서 사용할 수 있습니다.
　　　　형 CS1 / 형 CJ1 / 형 CJ2 / 형 CVM1 / 형 CV 각 시리즈 ※1
※1 ･･･ CVM1형 / CV 시리즈는 이미 생산이 종료되었습니다.
대체품 확인 방법은 해당 FAQ를 참조하십시오.


■스톡 야드 개요
*BCD 4자리 품종 코드를 가진 중간 제품을 50개까지 스톡 가능
*입출고 형태는 <선입선출 방식>(*1)으로 함
(*1) 먼저 입고된 물품부터 순차적으로 출고하는 입출고 관리 방법

■프로그램 및 동작 설명

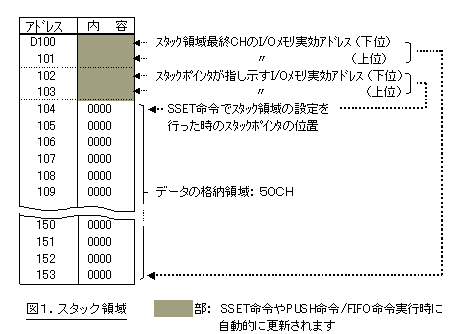

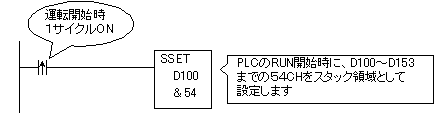

(1) SSET 명령어와 스택 영역에 관하여　

　　

　

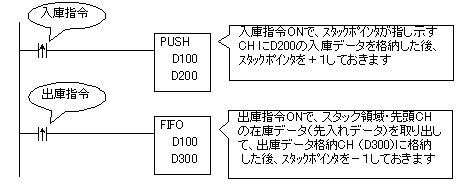

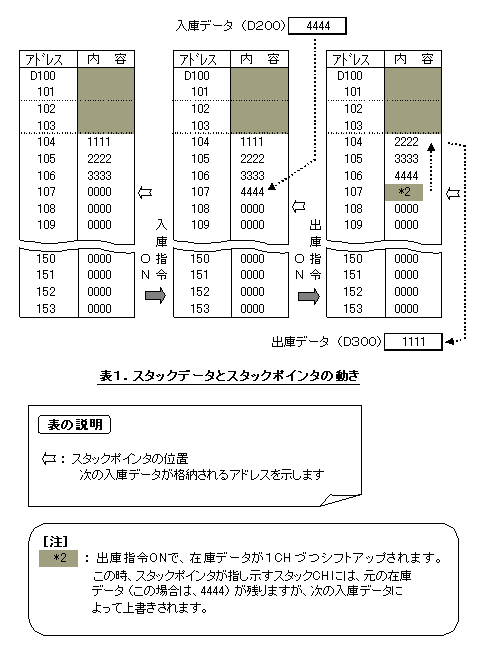

(2) PUSH 명령어와 FIFO 명령어




〔참고〕
SSETH 명령어, PUSHR 명령어, FIFO 명령어의 상세 사양에 대해서는 기종별 「명령어 참조 매뉴얼」을 이용해 주십시오.
제품 정보에서 매뉴얼 다운로드를 하실 수 있으니 이용해 주십시오.
단, 무료 회원 가입 및 로그인이 필요합니다.
