■응답 시간 (근접 센서 용어 해설)

■응답 시간 (근접 센서 용어 해설)

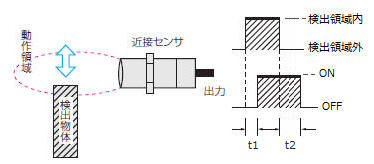

응답 시간에는 ON 지연 시간과 OFF 지연 시간이 있습니다.

ON 지연 시간(t1)은 표준 감지 물체가 센서의 동작 영역 내에 진입하여 센서가 동작 상태가 된 후 출력이 ON되기까지의 시간입니다.
OFF 지연 시간(t2)은 표준 감지 물체가 센서의 작동 영역을 벗어나고 센서의 출력이 OFF되기까지의 시간입니다.

ON 지연 시간과 OFF 지연 시간은 일반적으로 다음과 같은 비율이 됩니다.

　　ON 지연 시간　 OFF 지연 시간
　　　1　　　 :　　2

또한, 이러한 값은 응답 주파수에 따라 대략적인 값을 계산할 수 있습니다.
(단, 대략적인 값은 참고용이며, 실제 ON 지연 시간과 OFF 지연 시간은 대략적인 값보다 짧아집니다.)
　　
　　

■응답 시간의 대략적인 값 계산 방법
　　t1: ON 지연 시간(ms)
　　t2: OFF 지연 시간(ms)
　　Z: 응답 주파수(kHz)

〔계산식〕
　　t1 = (1/Z) x (ON 지연비 / (ON 지연비 ＋OFF 지연비))
　　t2 = (1/Z) x (OFF 지연비 / (ON 지연비 + OFF 지연비))

　〔계산 예〕
　　예1　E2E-X3D1-N　응답 주파수：1kHz
　　t1 = (1/1)ｘ(1/(1+2)) = 약 0.3ms
　　t2 = (1/1)ｘ(2/(1+2)) = 약 0.7ms

　　예2　E2E-X7D1-N　응답 주파수：0.5kHz
　　t1 = (1/0.5) × (1/(1+2)) = 약 0.7ms
　　t2 = (1/0.5) × (2/(1+2)) = 약 1.3ms
