CS1/CJ1에서 10키 입력 신호를 받아 숫자 데이터로 변환하는 회로를 알려주세요.

CS1/CJ1에서 10키 입력 신호를 받아 숫자 데이터로 변환하는 회로를 알려주세요.

10(텐) 키 스위치에는 스트로브 신호가 있는 2진 코드 타입과 10진 코드 타입이 있지만, 여기서는 10진 코드 타입의 입력 회로를 소개합니다.

■프로그램과 동작 설명

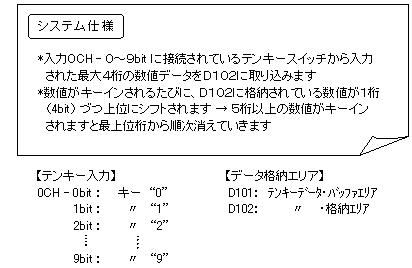

(1) 텐키 입력 신호의 할당과 데이터 저장 영역

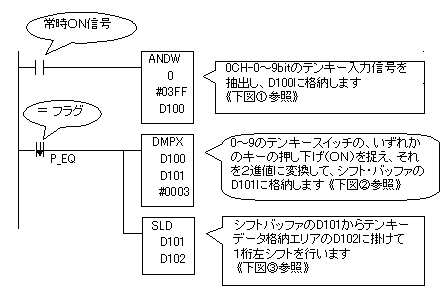

(2) 래더 회로

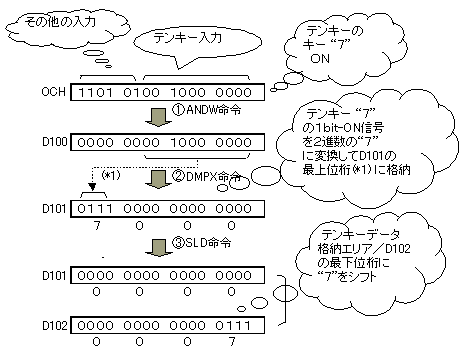

(3) 동작 설명
　

・텐키에서 입력된 값이 5자리 이상일 경우, <1자리 왼쪽 시프트(SLD) 명령>의 제2오퍼랜드(시프트 상위 CH)를 변경함으로써 4자리 단위로 자리 수를 확장할 수 있습니다.
・형식 CQM1H나 α 시리즈의 경우 ＜텐키 입력(TKY) 명령＞으로 최대 8자리의 텐키 신호를 입력할 수 있습니다.

〔참고〕
ANDW 명령, DMPX 명령, SLD 명령의 상세 사양에 대해서는 기종별 「명령 참조 매뉴얼」을 이용해 주십시오.
제품 정보에서 매뉴얼 다운로드를 이용할 수 있으니 활용해 주십시오.
단, 무료 회원 가입 및 로그인이 필요합니다.
